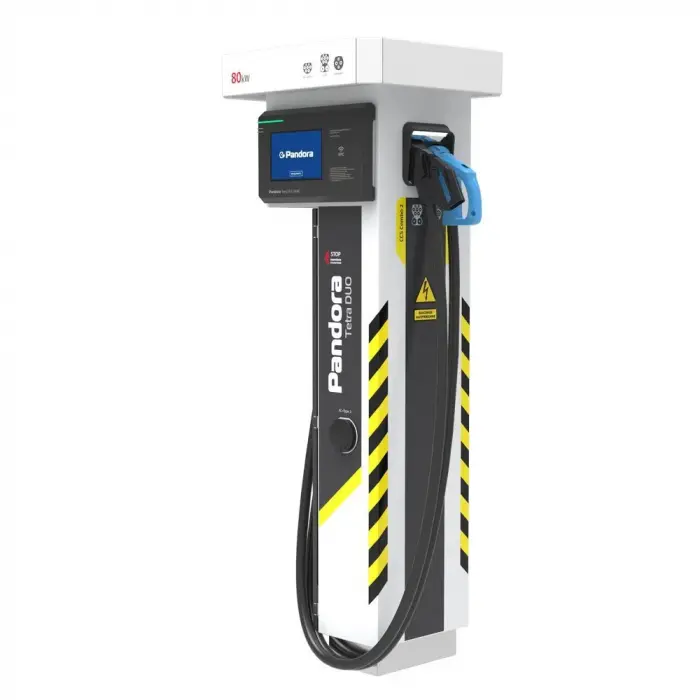

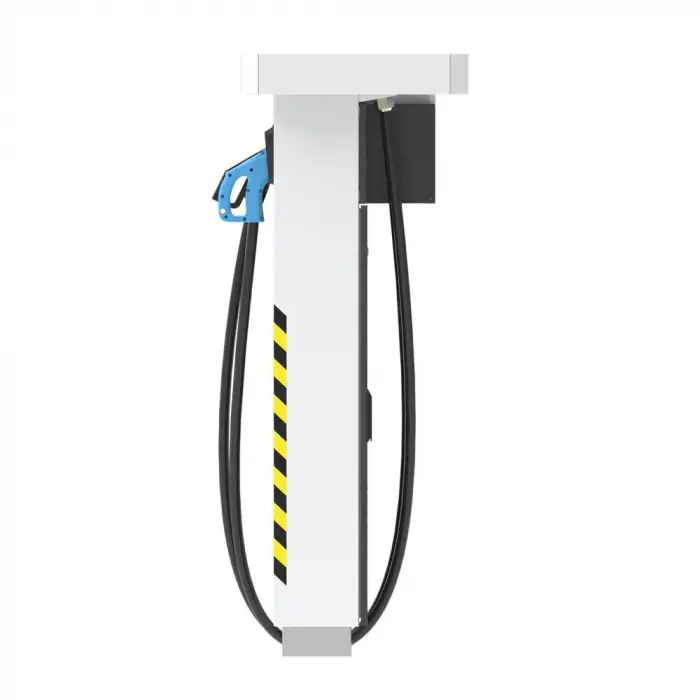

Pandora Tetra DUO 80/22 CCS2 + CHAdeMO — DC 80 + AC 22 кВт
Pandora Tetra DUO 80/22 CCS2 + CHAdeMO — напольная зарядная станция на три машины: два пистолета постоянного тока (CCS Combo2 и CHAdeMO) на 80 кВт и розетка Type 2 переменного тока на 22 кВт. Общая мощность до 102 кВт: одна машина на DC 80 кВт и вторая на AC 22 кВт или три сразу — 40 + 40 + 22 кВт. Выходное напряжение DC до 1000 В, ток до 230 А, КПД не ниже 96 %. Корпус из нержавеющей стали, IP65, работа от −40 до +50 °C, 4G-модем и OCPP 1.6.
Три машины одновременно
Мощность 80 кВт постоянного тока станция делит между двумя пистолетами, а розетка Type 2 работает отдельно и добавляет 22 кВт переменного тока. Пока две машины быстро заряжаются по DC, третья стоит на AC — например, служебный автомобиль на долгой стоянке.
| Подключено | DC: CCS Combo2 | DC: CHAdeMO | AC: Type 2 |
|---|---|---|---|
| Одна машина по DC | до 80 кВт на один пистолет | — | |
| Две машины по DC | до 40 кВт | до 40 кВт | — |
| DC + AC | до 80 кВт на один пистолет | до 22 кВт | |
| Три машины | до 40 кВт | до 40 кВт | до 22 кВт |
Режимы по прайсу Pandora. Машина берёт не больше, чем принимает её батарея по DC или бортовое зарядное устройство по AC.
Версия без розетки Type 2 — Pandora Tetra DUO 80 CCS2 + CHAdeMO: те же 80 кВт постоянного тока на две машины.
Совместимость с автомобилями
Пистолет CCS Combo2 подходит европейским и корейским: Volkswagen ID.4 и ID.6, BMW i3 и iX, Hyundai Ioniq 5, Kia EV6, Mercedes EQ, Skoda Enyaq, EVOLUTE. Пистолет CHAdeMO — японским электромобилям: Nissan Leaf, Nissan e-NV200, Mitsubishi Outlander PHEV, Mitsubishi i-MiEV. К розетке Type 2 машина подключается своим кабелем: Type 2 – Type 2 для европейских машин или Type 2 – GB/T для китайских, см. зарядные кабели.
Набор пистолетов выбирается при заказе. Если на вашу станцию будут приезжать машины с GB/T, берите версию Pandora Tetra DUO 80/22 CCS Combo2 + GB/T. Какой разъём у конкретной машины, мы разобрали в статье о разъёмах для зарядки электромобилей.
Сколько заряжается машина
| Режим | Мощность | С 20 % до 80 %, батарея 60 кВт·ч |
|---|---|---|
| Одна машина по DC | 80 кВт | около 27 минут |
| Две машины по DC | 40 кВт | около 55 минут |
| AC Type 2, машина принимает 11 кВт | 11 кВт | около 3 часов 15 минут |
Расчёт: с 20 % до 80 % в батарею 60 кВт·ч уходит 36 кВт·ч. Потери при преобразовании не учтены. Если машина принимает по DC меньше 80 кВт, зарядка займёт больше времени; после 80 % машина сама снижает мощность.
Кому подходит
Подходит, если
- вы ставите коммерческую зарядку: АЗС, торговый центр, парковка, придорожное кафе, гостиница;
- к станции подъезжают разные машины и нужно заряжать три одновременно;
- у вашего автопарка или клиентов машины с CHAdeMO и CCS Combo2;
- станция стоит на улице: корпус IP65 и работа до −40 °C;
- нужен приём оплаты: станция подключается к операторам по OCPP 1.6, а банковский терминал ставится по отдельному заказу.
Не подходит, если
- станция нужна для дома с ограниченной выделенной мощностью — смотрите Pandora Slim 3D на 15 кВт;
- одной машине нужно больше 80 кВт — смотрите Pandora Aero 120;
- хватит 40 кВт — Pandora Optima 40 в таком же корпусе обойдётся дешевле;
- машины стоят подолгу и быстрая зарядка не нужна — хватит станции переменного тока, например Pandora DUET 22+22 кВт.
Требования к подключению
Станция подключается к трёхфазной сети отдельной линией. Ориентир по мощности: около 105 кВт — 80 кВт постоянного тока при КПД 96 % плюс 22 кВт на розетку Type 2. На объекте с меньшим лимитом станцию придётся согласовывать с сетевой организацией.
Установка напольная. Монтировать можно на открытой площадке (производитель рекомендует навес или козырёк) или в хорошо проветриваемом помещении. Масса станции до 150 кг, для фундамента у Pandora есть закладная под линейку Tetra — заказывается отдельно.
Технические характеристики
| Тип зарядки | постоянный ток (DC), Mode 4 + переменный ток (AC), розетка Type 2 |
| Выходная мощность DC | 80 кВт |
| Выходная мощность AC | 22 кВт, розетка Type 2 |
| Максимальная мощность станции | 102 кВт |
| Одновременная зарядка | DC + DC: 40 + 40 кВт; AC + DC: 22 + 80 кВт; AC + DC + DC: 22 + 40 + 40 кВт |
| Пистолеты DC | CCS Combo2 и CHAdeMO |
| Выходной ток DC | не более 230 А |
| Выходное напряжение DC | до 1000 В |
| Эффективность | ≥ 96 % |
| Габариты (В × Ш × Г) | 1850 × 640 × 350 мм |
| Масса | не более 150 кг |
| Степень защиты | IP65 |
| Дисплей | LCD 10,1″ |
| Корпус | антивандальный, нержавеющая сталь с полимерным покрытием |
| Установка | напольная |
| Рабочая температура | от −40 до +50 °C |
| Связь | 4G-модем, контроллер OCPP 1.6 |
| Безопасность | кнопка аварийной остановки |
| Гарантия | 3 года |
Частые вопросы
Сколько машин можно заряжать одновременно?
Три: две по постоянному току до 40 кВт каждая и одну по переменному току через розетку Type 2 до 22 кВт. Если по DC подключена одна машина, она получает до 80 кВт.
Подойдёт ли станция для машины с разъёмом GB/T?
Нет, у этой версии пистолеты CCS Combo2 и CHAdeMO. Для машин с GB/T есть версия Pandora Tetra DUO 80/22 CCS Combo2 + GB/T. Пистолеты встроенные, набор выбирается при заказе.
Можно ли принимать оплату за зарядку?
Да. Станция подключается к оператору зарядной сети по OCPP 1.6 через встроенный 4G-модем. Для оплаты банковской картой прямо на станции у Pandora есть комплект с банковским терминалом, он заказывается отдельно.
Можно ли поставить станцию на улице?
Да, корпус IP65 рассчитан на работу от −40 до +50 °C. Производитель рекомендует ставить станцию под навес или козырёк. В помещении место установки должно хорошо проветриваться.
Какая мощность нужна на объекте?
Ориентир — около 105 кВт выделенной мощности по трёхфазной сети: 80 кВт постоянного тока при КПД 96 % плюс 22 кВт на розетку Type 2. Точные номиналы автоматов и сечение кабеля подбирает проектировщик.
Бренд | Pandora |
Тип станции | Стационарная |
Мощность, кВт | 80 |
Разъемы | CCS Combo 2, CHAdeMO, Type 2 |
Тип тока | Постоянный |
Количество точек зарядки | 3 |
Степень защиты IP | IP65 |
Коннектор | Кабель |
Количество фаз | 3 |
Режим зарядки | Mode 4 |
Выходной ток, А | 230 |
Тип монтажа | Напольный |
AC разъем | Type 2 |
Дисплей | 10.1" LCD |
Рабочая температура | от -40 до 50 °C |
Материал | Сталь |
Вес | 150 кг |
Производитель | Pandora |
Интерфейс связи | 4G |
Количество одновременных сеансов зарядки | 3 |
Протокол связи | OCPP 1.6 |
Выходное напряжение, В | 0-1000 |
Габариты - ШхВхГ | 640 х 1850 х 350 |
