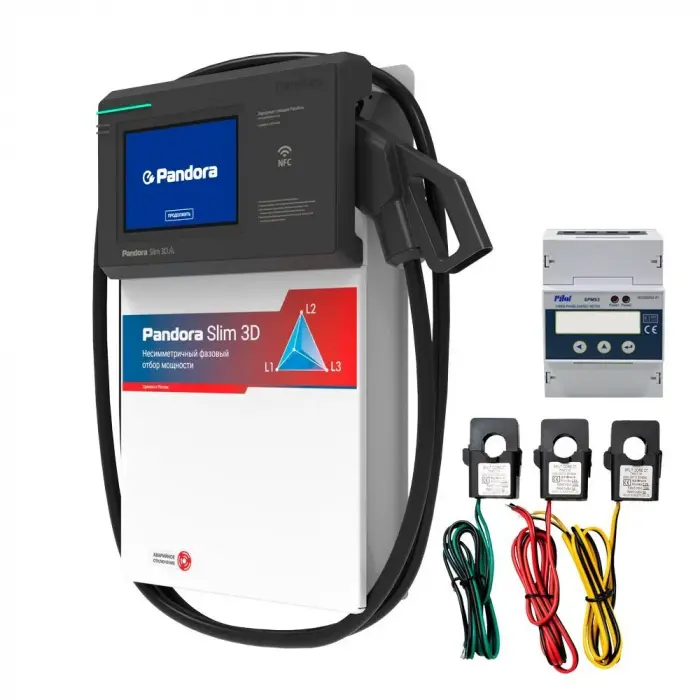

Pandora Slim 3D GB/T — DC 15 кВт для BYD и Zeekr
Pandora Slim 3D GB/T — настенная станция постоянного тока мощностью 15 кВт со встроенным кабелем GB/T. Построена на силовом модуле PSCS-15-500 собственной разработки Pandora, который забирает мощность с каждой фазы несимметрично: станция читает нагрузку по всем трём фазам со счётчика на вводе и собирает с каждой ровно тот остаток, который свободен. В доме с ограниченным вводом это ускоряет зарядку до двух раз по сравнению с обычными DC-станциями. Выходной ток до 45 А, напряжение до 500 В, КПД не ниже 96 %. Разработана и произведена в России.
Почему обычная станция недобирает мощность
Типичный частный дом: подведено 15 кВт — по 5 кВт на каждую из трёх фаз. Нагрузка по фазам почти всегда неравномерная: на одной висит бойлер и плита, на двух других — освещение и розетки.
Обычная зарядная станция забирает мощность симметрично — одинаково со всех трёх фаз. Значит, её потолок задаёт самая загруженная фаза. Всё, что свободно на двух других, остаётся неиспользованным.
| Фаза | Занято домом | Свободно | Обычная DC-станция | Slim 3D |
|---|---|---|---|---|
| A | 4 кВт | 1 кВт | 1 кВт | 1 кВт |
| B | 1 кВт | 4 кВт | 1 кВт | 4 кВт |
| C | 0,5 кВт | 4,5 кВт | 1 кВт | 4,5 кВт |
| Итого в батарею | 3 кВт | 9,5 кВт |
Пример для дома с лимитом 15 кВт. Соотношение зависит от того, насколько неравномерно нагружены фазы: чем сильнее перекос, тем больше выигрыш.
Slim 3D отслеживает нагрузку в реальном времени и постоянно подстраивается. Включили чайник на фазе B — станция снизила отбор именно с неё, не трогая остальные. Выключили — вернула. Если две фазы просели или полностью загружены, станция продолжит работать на одной оставшейся.
Совместимость с автомобилями
Встроенный кабель GB/T подключается напрямую к китайским электромобилям и российским моделям на китайских платформах:
- Zeekr 001, 007, 009, X
- Li Auto (Lixiang) L6, L7, L8, L9
- BYD Han, Tang, Song L, Atto 3, Seal
- NIO ET5, ET7, ES6, ES7
- Voyah Free, Dream
- Avatr 11, Avatr 12
- Hongqi E-HS9, E-QM5
- Москвич 3e, 6e
- EVOLUTE i-PRO, i-JOY, i-VAN
Если у вас европейский или корейский электромобиль с разъёмом CCS Combo2 — BMW, Volkswagen, Hyundai, Kia, Mercedes — выберите Pandora Slim 3D CCS Combo2. Кабель встроенный, поэтому исполнение выбирается один раз при покупке.
DC 15 кВт против AC 22 кВт: что быстрее дома
На бумаге AC-станция на 22 кВт мощнее. На практике в доме с ограниченным вводом Slim 3D часто выигрывает, и причин две.
Первая — бортовое зарядное устройство. AC-станция отдаёт переменный ток, а преобразует его в постоянный сам автомобиль. У многих китайских моделей бортовой зарядник однофазный на 7 кВт, и это потолок независимо от мощности станции. DC-станция преобразует ток сама и отдаёт в батарею напрямую, минуя это ограничение.
Вторая — пофазная балансировка. AC-станция забирает мощность симметрично и упирается в самую загруженную фазу, как и обычная DC.
Время заряда батареи 60 кВт·ч
| Вариант | Реальная мощность | С 20 % до 80 % |
|---|---|---|
| Slim 3D, свободный ввод | 15 кВт | около 2,5 часа |
| Slim 3D, дом под нагрузкой | 9–11 кВт | 3,5–4 часа |
| AC-станция, бортовой зарядник 7 кВт | 7 кВт | около 5 часов |
| Симметричная DC при перекосе фаз | 3 кВт | около 12 часов |
Расчёт для батареи 60 кВт·ч, заряд с 20 % до 80 % — это 36 кВт·ч. Потери при преобразовании не учтены.
Кому подходит
Подходит, если
- в дом подведено 15 кВт или меньше и увеличить лимит дорого или невозможно;
- нагрузка по фазам неравномерная — бойлер, плита или насос сидят на одной фазе;
- у автомобиля разъём GB/T;
- бортовой зарядник автомобиля однофазный, а заряжать хочется быстро;
- нужна зарядка ночью по тарифу без риска выбить вводной автомат;
- есть стена в проветриваемом помещении или под надёжным навесом.
Не подходит, если
- у автомобиля разъём CCS Combo2 — берите Slim 3D CCS Combo2, кабель встроенный и его не поменять;
- к станции будут подключаться разные автомобили — нужна станция с розеткой, например Wall-E TT;
- в дом заведена одна фаза — вся ценность пофазной балансировки пропадает;
- выделенной мощности с запасом и перекоса по фазам нет — обычная AC-станция обойдётся дешевле;
- нужна мощность выше 15 кВт — смотрите Slim 20 GB/T;
- станция ставится на открытой площадке без навеса.
Управление
- Мобильное приложение PandoraEV — Slim 3D стала первой DC-станцией Pandora с управлением через приложение
- ЭКО-режим — заряд по расписанию в часы льготного ночного тарифа
- Режим подготовки к поездке — нужный уровень заряда к заданному времени
- Пофазная балансировка — автоматически, по данным счётчика на вводе
- Контроль доступа по RFID-картам — по запросу, работает без подключения к интернету
Требования к подключению
Станция подключается к трёхфазной сети отдельной линией от вводного щита. Для работы пофазной балансировки станция снимает показания со счётчика на вводе в домохозяйство — тип счётчика и способ подключения согласуются до монтажа.
Масса станции — 45 кг. Монтажная стена должна выдерживать эту нагрузку: лёгкие перегородки и гипсокартон без закладных не подойдут.
Место установки — хорошо проветриваемое помещение либо улица под надёжным навесом. DC-станция выделяет тепло при преобразовании, и в закрытой нише без вентиляции она будет снижать мощность.
Технические характеристики
| Тип зарядки | постоянный ток (DC) |
| Выходная мощность | 15 кВт |
| Выходной ток | не более 45 А |
| Выходное напряжение | до 500 В |
| Эффективность | ≥ 96 % |
| Силовой модуль | Pandora PSCS-15-500 |
| Отбор мощности | пофазный несимметричный |
| Коннектор | встроенный кабель GB/T |
| Длина кабеля | 4,5 м |
| Масса | 45 кг |
| Монтаж | настенный, в проветриваемом помещении или под навесом |
| Управление | мобильное приложение PandoraEV |
| Контроль доступа | RFID-карты (по запросу), приложение |
| Режимы | ЭКО-режим, подготовка к поездке |
| Страна производства | Россия |
| Гарантия | 3 года |
Комплектация
- Зарядная станция со встроенным кабелем GB/T — 1 шт.
- Комплект крепежа — 1 шт.
- Паспорт изделия — 1 шт.
- Руководство по эксплуатации — 1 шт.
Частые вопросы
Что такое пофазный несимметричный отбор мощности?
Обычная зарядная станция забирает одинаковую мощность со всех трёх фаз, поэтому её потолок задаёт самая загруженная фаза. Pandora Slim 3D читает нагрузку по каждой фазе со счётчика на вводе и забирает с каждой ровно тот остаток, который свободен. Если на одной фазе свободен 1 кВт, а на двух других по 4 кВт, обычная станция возьмёт 3 кВт, а Slim 3D — 9 кВт.
Почему DC-станция на 15 кВт бывает быстрее AC-станции на 22 кВт?
AC-станция отдаёт переменный ток, а преобразует его в постоянный бортовое зарядное устройство автомобиля — у многих китайских моделей оно однофазное на 7 кВт, и это потолок независимо от мощности станции. DC-станция преобразует ток сама и отдаёт в батарею напрямую. Плюс пофазная балансировка Slim 3D собирает мощность, которую симметричная станция не возьмёт.
Подойдёт ли Slim 3D GB/T для BMW или Volkswagen?
Нет. У европейских электромобилей разъём CCS Combo2, и встроенный кабель GB/T к ним не подключится. Для таких автомобилей нужно исполнение Pandora Slim 3D CCS Combo2 — кабель встроенный, поменять его нельзя.
Нужно ли увеличивать выделенную мощность для установки Slim 3D?
Нет, станция создана именно для работы в условиях ограниченного лимита. Она использует только свободную мощность и адаптируется к изменению нагрузки дома в реальном времени, поэтому вводной автомат не срабатывает.
Сколько заряжается Zeekr или Li Auto от Slim 3D?
Батарея 60 кВт·ч заряжается с 20 % до 80 % примерно за 2,5 часа при полной мощности 15 кВт. Если дом под нагрузкой и станции доступно 9–11 кВт, время составит 3,5–4 часа. Для сравнения, AC-станция при однофазном бортовом заряднике 7 кВт потратит около 5 часов.
Есть ли смысл в Slim 3D при однофазном вводе?
Главная ценность станции — сбор свободной мощности с трёх фаз по отдельности. При однофазном вводе балансировать нечего, поэтому преимущество перед обычной станцией пропадает. Для однофазного дома разумнее рассмотреть AC-станцию.
Можно ли установить станцию на улице?
Под надёжным навесом — да. В помещении место установки должно хорошо проветриваться: при преобразовании тока станция выделяет тепло, и в закрытой нише без вентиляции она будет снижать мощность.
Бренд | Pandora |
Тип станции | Настенная |
Мощность, кВт | 15 |
Разъемы | GB/T |
Длина кабеля, м | 4.5 |
Тип тока | Постоянный |
Количество точек зарядки | 1 |
Степень защиты IP | IP54 |
Система контроля доступа | Приложение |
Коннектор | Кабель |
Ударопрочность | IK10 |
Количество фаз | 1 |
Входное напряжение | до 500В |
Выходной ток, А | 45 |
Тип монтажа | Настенный |
Дисплей | 10.1" |
Рабочая температура | -40 +50 С |
Материал | Сталь |
Вес | 45 кг |
Производитель | Pandora |
Интерфейс связи | 4G, Мобильное приложение Pandora EV |
Количество одновременных сеансов зарядки | 1 |
Протокол связи | OCPP 1.6 |
Встроенное УЗО | Да |
Выходное напряжение, В | до 500 |
Габариты - ШхВхГ | 473 х 761 х 167 |
Защита от перегрева | Да |
Защита от пониженного напряжения | Да |
