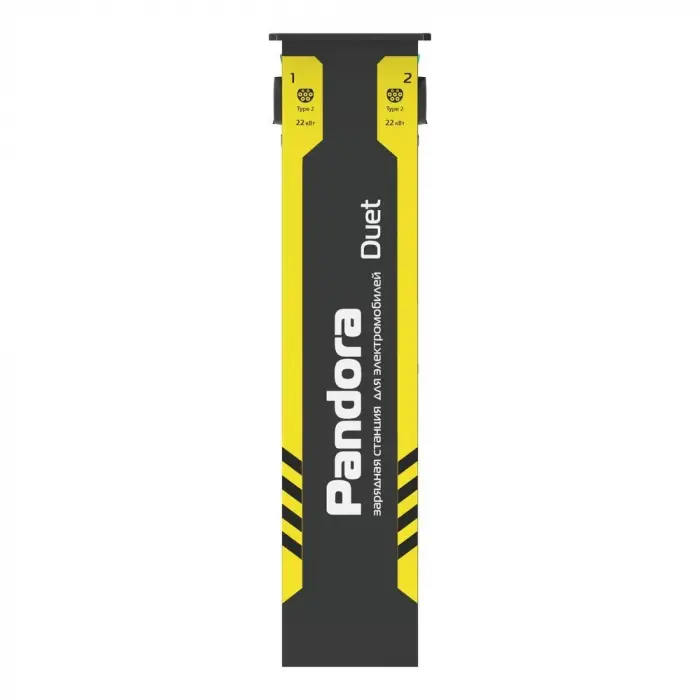

Pandora DUET 22+22 кВт
Pandora DUET 22+22 кВт — напольная антивандальная зарядная станция переменного тока (AC) для публичных мест. Заряжает две машины одновременно, до 22 кВт на каждую, через две розетки Type 2. Встроенный 4G LTE модем, Ethernet и протокол OCPP 1.6 позволяют подключить станцию к оператору зарядной сети и брать плату за зарядку. Корпус из нержавеющей стали, IP54, работает на открытых площадках. Ввод — 400 В, 3 фазы, до 63 А на фазу. Разработана и произведена в России.
Для дворов, парковок и отелей
DUET рассчитана на городское пространство: дворы и парковки жилых комплексов, парки, территории гостиниц и бизнес-центров. Станция заряжает две машины одновременно и работает бесшумно, так что её можно ставить рядом с жилыми домами и заряжать ночью.
В DUET есть устройство защиты от импульсных перенапряжений (УЗИП). Если сеть объекта уже защищена на уровне здания и в вендор-листе нужна станция без него, есть Pandora DUET L без УЗИП.
Совместимость с автомобилями
Две розетки Type 2 подходят для электромобилей и гибридов с любым разъёмом переменного тока — нужен кабель под разъём машины:
- Type 2 – Type 2 — европейские и корейские электромобили: BMW, Volkswagen, Hyundai, Kia, Mercedes, Volvo, Skoda, Audi;
- Type 2 – GB/T AC — китайские электромобили: BYD, NIO, Zeekr, Li Auto, Voyah, Москвич, EVOLUTE;
- Type 2 – Tesla — Tesla с американским разъёмом;
- Type 2 – Type 1 — Mitsubishi Outlander PHEV, старые поколения Nissan Leaf.
Мощность на порту — до 22 кВт, реальную ограничивает бортовой зарядник автомобиля: однофазный возьмёт до 7 кВт, трёхфазный — 11 или 22 кВт. Кабели в комплект не входят: кабель Type 2 – Type 2 на 22 кВт, кабель GB/T – Type 2 на 22 кВт и другие — в разделе зарядные кабели.
Управление и монетизация
Станция подключается к интернету через встроенный 4G LTE модем или по Ethernet — в зависимости от объекта. Протокол OCPP 1.6 позволяет подключить её к оператору сети зарядных станций: биллинг, тарифы, удалённый мониторинг. На корпусе — механические кнопки старта и окончания заряда, кнопка аварийной остановки и светодиодный индикатор состояния для каждого порта.
Встроенный AC-счётчик считает отданную энергию. Для коммерческого учёта в нижней части станции есть отсек с DIN-рейкой под отдельный счётчик и окошко, через которое видны его показания.
Корпус и монтаж
Антивандальный корпус из нержавеющей стали с порошковой окраской, степень защиты IP54. Станция ставится как на открытых площадках — производитель рекомендует навес или козырёк, — так и в хорошо проветриваемых помещениях. Работает бесшумно, поэтому подходит для ночной зарядки рядом с жилыми домами. Корпус можно брендировать под фирменный стиль заказчика.
Установка напольная: для фиксации на площадке используется закладная Pandora для линейки DUET, её заливают в фундамент. Закладная продаётся отдельно.
Безопасность и защита
- Защита от утечки тока: по переменному — 30 мА, по постоянному — 6 мА
- Контроль защитного заземления
- Защита от перегрева — внутренний датчик температуры и влажности
- Защита от пропадания напряжения по фазам
- Защита от повышенных и пониженных значений напряжения и тока
- Защита от короткого замыкания
- Замок для фиксации пистолета, кнопка аварийной остановки
Технические характеристики
| Тип зарядки | переменный ток (AC), Mode 3 |
| Мощность | 2 × 22 кВт, два автомобиля одновременно |
| Разъёмы | 2 розетки Type 2, кабели не входят в комплект |
| Подключение | 3P+N+PE, 400 В, 3 фазы, 50 Гц |
| Входной ток | до 63 А на фазу |
| Связь | 4G LTE модем, Ethernet |
| Протокол | OCPP 1.6 |
| Учёт | встроенный AC-счётчик; отсек с DIN-рейкой под счётчик коммерческого учёта |
| Устройство защиты от импульсных перенапряжений (УЗИП) | есть |
| Степень защиты | IP54 |
| Рабочая температура | −30…+50 °C |
| Габариты В × Ш × Г | 1251 × 321 × 151 мм |
| Вес | 18 кг |
| Корпус | нержавеющая сталь, порошковая окраска, антивандальный |
| Монтаж | напольный, на закладную (продаётся отдельно) |
| Производство | Россия |
Требования к подключению
Нужен трёхфазный ввод 400 В с током до 63 А на фазу, схема 3P+N+PE — это запас на две машины по 22 кВт одновременно.
Кому подходит
Подходит, если
- нужна публичная или платная AC-зарядка во дворе, на парковке, у отеля или бизнес-центра;
- станция стоит на открытой площадке и должна выдерживать вандализм;
- зарядку нужно подключить к оператору по OCPP и вести коммерческий учёт энергии;
- заряжать нужно две машины одновременно.
Не подходит, если
- станция нужна для дома или гаража — возьмите Pandora Wall-E DUO Home Edition;
- нужна настенная установка на закрытой парковке — смотрите Wall-E DUO Business Edition 22+22 кВт;
- нужна быстрая зарядка постоянным током — смотрите стационарные DC-станции;
- сеть объекта защищена от перенапряжений на уровне здания, а в вендор-листе нужна станция без УЗИП — возьмите Pandora DUET L без УЗИП;
Частые вопросы
Какая мощность у Pandora DUET?
До 22 кВт на каждый из двух портов, две машины заряжаются одновременно. Реальная мощность зависит от бортового зарядника автомобиля: однофазный возьмёт до 7 кВт, трёхфазный — 11 или 22 кВт.
Чем DUET отличается от DUET L?
Станции одинаковы по мощности, корпусу, связи и защитам. В DUET есть устройство защиты от импульсных перенапряжений (УЗИП), в DUET L его нет: эта версия для защищённых электрических сетей и компаний, у которых есть вендор-лист на оборудование.
Можно ли поставить станцию на улице?
Да. Корпус из нержавеющей стали с классом защиты IP54 рассчитан на открытые площадки, производитель рекомендует навес или козырёк. Станцию можно ставить и в хорошо проветриваемых помещениях.
Нужен ли зарядный кабель?
Да. На станции две розетки Type 2, кабели в комплект не входят. Водитель подключается своим кабелем под разъём машины: Type 2, GB/T AC, Type 1 или Tesla.
Можно ли подключить станцию к оператору зарядной сети?
Да, по протоколу OCPP 1.6 через встроенный 4G LTE модем или Ethernet. Это даёт биллинг, тарифы и удалённый мониторинг. Для коммерческого учёта в станции есть отсек с DIN-рейкой под отдельный счётчик.
Как устанавливается Pandora DUET?
Напольно, на закладную Pandora для линейки DUET, которую заливают в фундамент. Закладная продаётся отдельно. Нужен трёхфазный ввод 400 В с током до 63 А на фазу.
Бренд | Pandora |
Тип станции | Стационарная |
Мощность, кВт | 22 |
Тип тока | Переменный |
Количество точек зарядки | 2 |
Степень защиты IP | IP54 |
Коннектор | Розетка |
Ударопрочность | IK10 |
Количество фаз | 3 |
Входное напряжение | 400 В |
Тип монтажа | Напольный |
Рабочая температура | -30...+50 |
Материал | Сталь |
Вес | 18 кг |
Производитель | Pandora |
Интерфейс связи | Ethernet (RJ45), 4G, Bluetooth |
Количество одновременных сеансов зарядки | 2 |
Протокол связи | OCPP 1.6 |
Встроенное УЗО | Да |
Габариты - ШхВхГ | 321х1251х151 |
Защита от перегрева | Да |
Защита от пониженного напряжения | Да |
Частота питания, Гц | 50 Гц |
