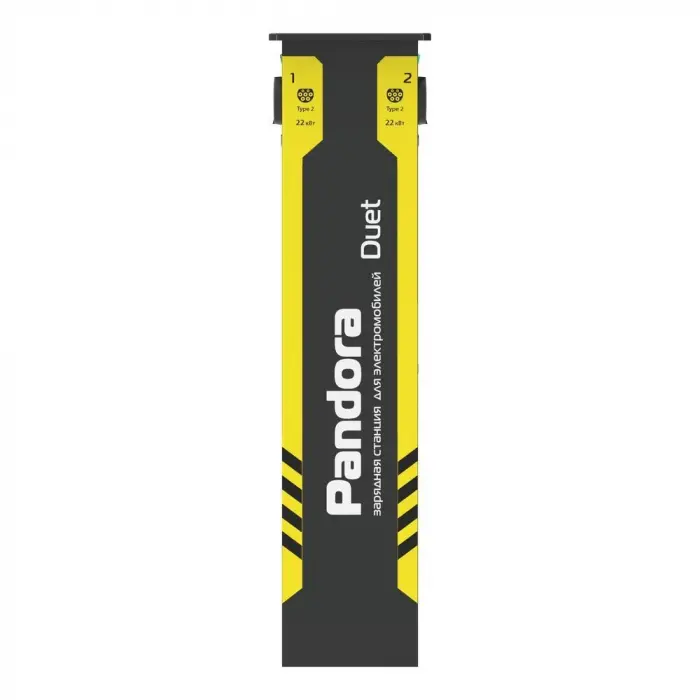

Pandora DUET L 22+22 кВт без УЗИП

Без УЗИП: для каких объектов

УЗИП — устройство защиты от импульсных перенапряжений: оно гасит скачки напряжения из сети, например от грозы или коммутаций. В обычной Pandora DUET оно встроено. DUET L поставляется без него и рассчитана на объекты, где сеть уже защищена от перенапряжений на уровне здания или площадки, а также на компании, у которых оборудование закупается по вендор-листу.

Совместимость с автомобилями

Две розетки Type 2 подходят для электромобилей и гибридов с любым разъёмом переменного тока — нужен кабель под разъём машины:

• Type 2 – Type 2 — европейские и корейские электромобили: BMW, Volkswagen, Hyundai, Kia, Mercedes, Volvo, Skoda, Audi;
• Type 2 – GB/T AC — китайские электромобили: BYD, NIO, Zeekr, Li Auto, Voyah, Москвич, EVOLUTE;
• Type 2 – Tesla — Tesla с американским разъёмом;
• Type 2 – Type 1 — Mitsubishi Outlander PHEV, старые поколения Nissan Leaf.

Мощность на порту — до 22 кВт, реальную ограничивает бортовой зарядник автомобиля: однофазный возьмёт до 7 кВт, трёхфазный — 11 или 22 кВт. Кабели в комплект не входят: кабель Type 2 – Type 2 на 22 кВт, кабель GB/T – Type 2 на 22 кВт и другие — в разделе зарядные кабели.

Управление и монетизация

Станция подключается к интернету через встроенный 4G LTE модем или по Ethernet — в зависимости от объекта. Протокол OCPP 1.6 позволяет подключить её к оператору сети зарядных станций: биллинг, тарифы, удалённый мониторинг. На корпусе — механические кнопки старта и окончания заряда, кнопка аварийной остановки и светодиодный индикатор состояния для каждого порта.

Встроенный AC-счётчик считает отданную энергию. Для коммерческого учёта в нижней части станции есть отсек с DIN-рейкой под отдельный счётчик и окошко, через которое видны его показания.

Корпус и монтаж

Антивандальный корпус из нержавеющей стали с порошковой окраской, степень защиты IP54. Станция ставится как на открытых площадках — производитель рекомендует навес или козырёк, — так и в хорошо проветриваемых помещениях. Работает бесшумно, поэтому подходит для ночной зарядки рядом с жилыми домами. Корпус можно брендировать под фирменный стиль заказчика.

Установка напольная: для фиксации на площадке используется закладная Pandora для линейки DUET, её заливают в фундамент. Закладная продаётся отдельно.

Безопасность и защита

• Защита от утечки тока: по переменному — 30 мА, по постоянному — 6 мА
• Контроль защитного заземления
• Защита от перегрева — внутренний датчик температуры и влажности
• Защита от пропадания напряжения по фазам
• Защита от повышенных и пониженных значений напряжения и тока
• Защита от короткого замыкания
• Замок для фиксации пистолета, кнопка аварийной остановки

Технические характеристики

Требования к подключению

Нужен трёхфазный ввод 400 В с током до 63 А на фазу, схема 3P+N+PE — это запас на две машины по 22 кВт одновременно.
