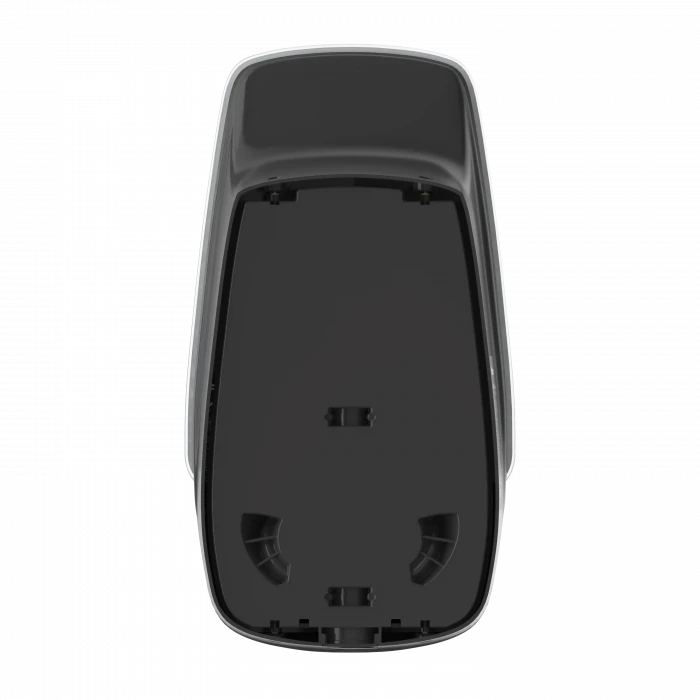

Зарядная станция Pandora Wall-E DUO Business Edition AC 22+22 кВт
Pandora Wall-E DUO Business Edition 22+22 кВт — настенная станция переменного тока на две машины: две розетки Type 2, до 22 кВт на каждый порт, мощность между портами распределяется автоматически. Подключается к трёхфазной сети 400 В, ввод до 65 А. Для коммерческих парковок: подключается к оператору зарядной сети по OCPP 1.6 для удалённого управления и оплаты, есть 4G LTE и Wi-Fi. IP54, работа от −40 до +60 °C. Произведена в России.
Две машины одновременно
У станции две розетки Type 2. Она ведёт две независимые зарядные сессии и сама распределяет мощность между портами. На передней панели видно, сколько энергии ушло в каждую машину.
| Подключено | Порт 1 | Порт 2 |
|---|---|---|
| Одна машина | до 22 кВт | — |
| Две машины | до 22 кВт | до 22 кВт |
Машина берёт не больше, чем позволяет её бортовое зарядное устройство: большинство электромобилей принимают 11 кВт, полные 22 кВт — немногие.
Следящий режим
Следящий режим у Business Edition работает так же, как у Home: нужен дополнительный AC-счётчик и датчики тока. Если оплата не нужна, а следящий режим нужен из коробки, смотрите версию TT.
Чем отличаются версии DUO 22+22
| Версия | Следящий режим | Оператор и связь | Цена |
|---|---|---|---|
| Home Edition | нужен доп. счётчик и датчики тока | — | 211 200 ₽ |
| TT Home Edition | трансформаторы тока в комплекте | — | 215 600 ₽ |
| Business Edition (эта станция) | нужен доп. счётчик и датчики тока | OCPP 1.6, 4G, Wi-Fi | 228 800 ₽ |
Сколько заряжается машина
| Мощность на машину | С 20 % до 80 %, батарея 60 кВт·ч |
|---|---|
| 22 кВт | около 1 ч 40 мин |
Расчёт: с 20 % до 80 % в батарею 60 кВт·ч уходит 36 кВт·ч. Потери не учтены.
Совместимость и кабели
К розетке Type 2 подходит любой электромобиль через кабель под его разъём: Type 2 – Type 2 для европейских и корейских машин, Type 2 – GB/T для китайских, Type 2 – Type 1 для Nissan Leaf и Mitsubishi Outlander PHEV. Кабели в комплект не входят. Какой разъём у машины, мы разобрали в статье о разъёмах для зарядки.
Кому подходит
Подходит, если
- дома две машины или на парковке два места рядом;
- зарядку нужно подключить к оператору и брать плату;
- на объекте есть трёхфазная сеть 400 В и ввод до 65 А;
- к станции будут подключаться разные машины — к розетке Type 2 подходит любая через нужный кабель.
Не подходит, если
- нужна другая мощность портов — в серии есть 11+11 кВт, 22+11 кВт;
- оплата не нужна — Wall-E DUO Home 22+22 дешевле;
- щит далеко и тянуть сигнальный провод нельзя — Wall-E DUO LoRa 22+22 передаёт данные о нагрузке по радио;
- достаточно одного порта — Wall-E TT 22 кВт или Wall-E Home Edition 22 кВт;
- станция будет стоять на открытой площадке без навеса.
Требования к подключению
Станция подключается отдельной линией от вводного щита к трёхфазной сети 400 В по схеме 3P+N+PE, ввод до 65 А. Монтаж на стену в помещении или на улице под надёжным навесом.
Технические характеристики
| Тип зарядки | переменный ток (AC), Mode 3 |
| Порты | 2 розетки Type 2 |
| Мощность | до 22 кВт на каждый порт |
| Сеть | 3 фазы, 400 В, 50 Гц, 3P+N+PE |
| Входной ток | до 65 А |
| Следящий режим | с доп. AC-счётчиком и датчиками тока |
| Режимы по каждому порту | ЭКО-режим, подготовка к поездке, регулировка мощности |
| Связь и доступ | Bluetooth, Ethernet, RFID, OCPP 1.6, 4G LTE, Wi-Fi, Plug&Charge |
| Защита | утечка 30 мА AC / 6 мА DC, перегрев контактов (ИК-датчик), пропадание фазы, перенапряжение, КЗ |
| Индикация | отпущенная энергия по каждому порту |
| Габариты (В × Ш × Г) | 446 × 242 × 130 мм |
| Масса | 5 кг |
| Степень защиты | IP54 |
| Рабочая температура | от −40 до +60 °C |
| Установка | настенная |
| Кабели | не входят в комплект |
| Гарантия | 3 года; программа пожизненной гарантии Pandora первому владельцу при соблюдении условий |
Частые вопросы
Можно ли заряжать две машины одновременно?
Да, до 22 кВт на каждую. Мощность между портами распределяется автоматически.
Входят ли кабели в комплект?
Нет. На станции две розетки Type 2, кабели подбирают под разъёмы машин: Type 2 – Type 2, Type 2 – GB/T, Type 2 – Type 1 или Type 2 – Tesla.
Чем Business Edition отличается от других версий DUO?
У Business есть OCPP 1.6 для подключения к оператору зарядной сети, удалённого управления и оплаты. Home и TT рассчитаны на работу без оператора.
Какая мощность нужна на объекте?
Трёхфазная сеть 400 В и ввод до 65 А. Номиналы автоматов и сечение кабеля подбирает проектировщик.
Можно ли поставить станцию на улице?
Под надёжным навесом — да. Корпус IP54, работа от −40 до +60 °C.
Бренд | Pandora |
Тип станции | Настенная |
Мощность, кВт | 3.5, 7, 11, 22 |
Разъемы | Type 2 |
Тип тока | Переменный |
Количество точек зарядки | 1 |
Степень защиты IP | IP54 |
Система контроля доступа | RFID |
Коннектор | Розетка |
Количество фаз | 3 |
Режим зарядки | Mode 3 |
Входное напряжение | 400 В |
Выходной ток, А | 65 |
Рабочая температура | от -40 до 60 °C |
Вес | 5 кг |
Производитель | Pandora |
Интерфейс связи | Lte, Ethernet (RJ45), RS485, Proximity |
Количество одновременных сеансов зарядки | 2 |
Потребляемый ток, А | 65 |
Протокол связи | OCPP 1.6 |
Цвет | белый |
Габариты - ВхШхГ | 446*242*130 |
Защита от перегрева | Да |
Защита от пониженного напряжения | Да |
Частота питания, Гц | 50 |
