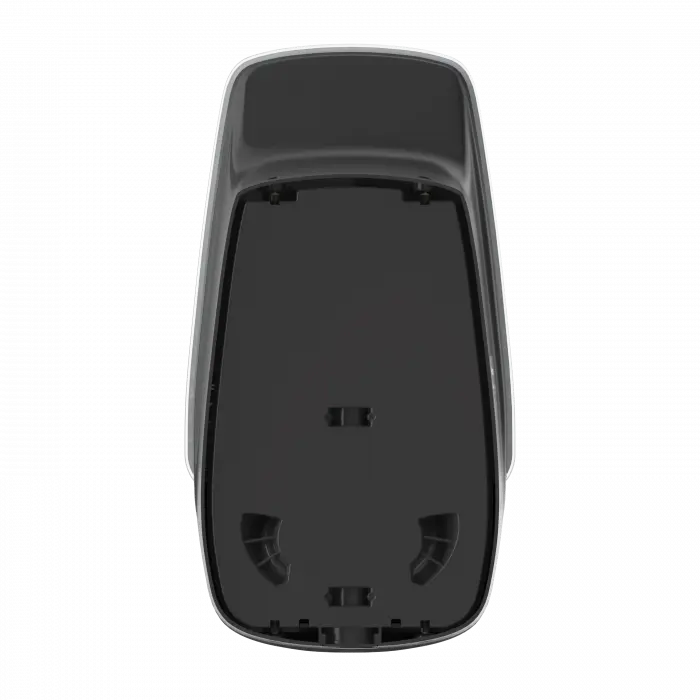

Зарядная станция Pandora Wall-E DUO LoRa 22+22 кВт
Pandora Wall-E DUO LoRa AC 22+22 кВт — двухпортовая настенная зарядная станция переменного тока со следящим режимом, в котором данные о нагрузке по каждой фазе передаются от вводного щита по радиоканалу LoRa. Прокладывать сигнальный кабель от щита до станции не нужно: щит может находиться на другом этаже, в подвале или в соседнем здании. Каждый порт выдаёт до 22 кВт, мощность балансируется между портами и с нагрузкой объекта. Две розетки Type 2, корпус класса IP54, рабочий диапазон от −40 до +60 °C. Разработана и произведена в России.
Зачем следящий режим по радио
Следящий режим нужен там, где выделенной мощности не хватает на одновременную работу зарядных станций и остального объекта. Станция видит текущее потребление и отдаёт автомобилям только свободный остаток — вводной автомат не срабатывает.
Проблема в том, как станция узнаёт о нагрузке. Обычно трансформаторы тока во вводном щите соединяются со станцией сигнальным проводом. На практике это часто и есть главное препятствие:
- щит в подвале, станция на подземном уровне паркинга — штробить перекрытия;
- щит в административном корпусе, парковка через двор — траншея и гофра;
- здание сдано и отделано — прокладка кабеля означает вскрытие стен;
- арендованное помещение — собственник не согласует вмешательство в конструктив.
В версии LoRa трансформаторы тока передают данные на станцию по радиоканалу. Монтаж во вводном щите занимает час, кабель тянуть не нужно.
Три версии DUO 22+22: чем отличаются
Мощность, корпус и электроника у всех трёх одинаковые. Разница в том, как реализован следящий режим.
| DUO LoRa | DUO TT | DUO Home | |
|---|---|---|---|
| Следящий режим | есть | есть | нужен внешний счётчик |
| Передача данных о нагрузке | радиоканал LoRa | провод M-BUS | провод RS-485 |
| Прокладка кабеля до щита | не нужна | нужна | нужна |
| Трансформаторы тока | в комплекте | в комплекте | отдельно |
| Мощность на порт | 22 кВт | 22 кВт | 22 кВт |
| Балансировка между портами | есть | есть | есть |
Выбор сводится к одному вопросу: можно ли протянуть сигнальный провод от вводного щита до станции. Если да — DUO TT решает задачу дешевле. Если нет или это дорого — LoRa окупается на одном только монтаже. Если следящий режим не нужен вовсе, подойдёт DUO Home Edition.
Два автомобиля одновременно
Станция ведёт две независимые зарядные сессии. Мощность распределяется между портами автоматически с учётом степени заряженности батарей и общего лимита, заданного следящим режимом.
| Сценарий | Порт 1 | Порт 2 |
|---|---|---|
| Один автомобиль | до 22 кВт | — |
| Два автомобиля, мощности достаточно | до 22 кВт | до 22 кВт |
| Два автомобиля, объект под нагрузкой | свободный остаток делится между портами | |

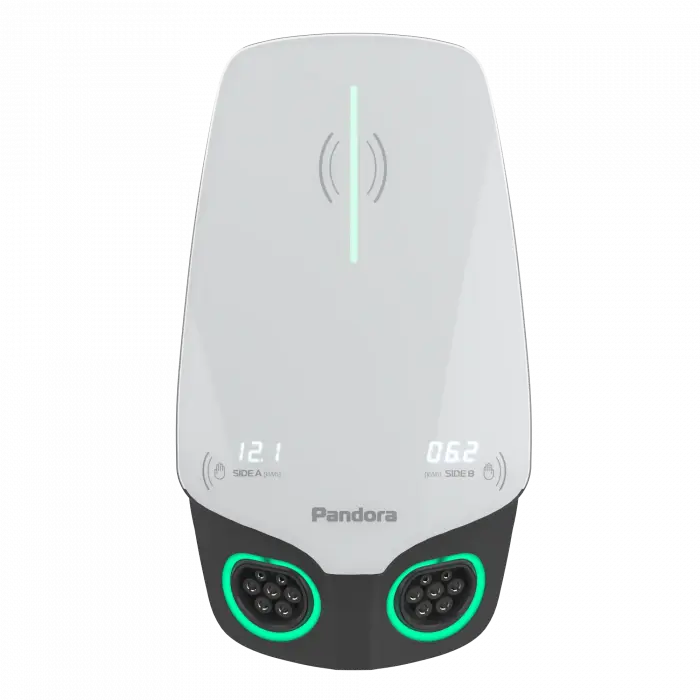

На передней панели выведена цифровая индикация отпущенной энергии отдельно по каждому порту — видно, сколько ушло на каждый автомобиль, без захода в приложение.
Время заряда батареи 60 кВт·ч
| Мощность | С 20 % до 80 % (36 кВт·ч) | Полный заряд |
|---|---|---|
| 7 кВт | около 5 часов | около 8,5 часа |
| 11 кВт | около 3,5 часа | около 5,5 часа |
| 22 кВт | около 1,5 часа | около 3 часов |
Расчёт приведён для батареи 60 кВт·ч без учёта потерь при преобразовании. Реальная мощность ограничена бортовым зарядным устройством автомобиля: полные 22 кВт принимают немногие модели, большинство электромобилей рассчитаны на 11 кВт. В следящем режиме мощность дополнительно зависит от текущей нагрузки объекта.
Совместимость с автомобилями
Обе розетки Type 2 — подключается любой электромобиль через соответствующий кабель:
| Разъём автомобиля | Нужный кабель | Марки |
|---|---|---|
| Type 2 | Type 2 — Type 2 | BMW, VW, Hyundai, Kia, Mercedes, Volvo, Porsche |
| GB/T AC | Type 2 — GB/T | BYD, NIO, Zeekr, Li Auto, Voyah, Москвич, EVOLUTE |
| Type 1 | Type 2 — Type 1 | Nissan Leaf, Mitsubishi Outlander PHEV |
| Tesla | Type 2 — Tesla | Tesla Model 3, Model Y, Model S, Model X |
Зарядные кабели в комплект не входят. Для трёхфазной зарядки на 22 кВт нужен кабель, рассчитанный на 32 А, с сечением жилы 6 мм².
Кому подходит
Подходит, если
- вводной щит далеко от места установки станции и прокладка сигнального кабеля дорога или невозможна;
- здание уже сдано и отделано, вскрывать конструктив нельзя;
- выделенной мощности объекта не хватает на две станции под полной нагрузкой;
- нужно заряжать два автомобиля одновременно;
- к станции будут подключаться разные автомобили — розетки Type 2 универсальны;
- нужен учёт энергии отдельно по каждому порту.
Не подходит, если
- сигнальный провод до щита протянуть легко — DUO TT решит задачу дешевле;
- выделенной мощности хватает с запасом — возьмите DUO Home Edition;
- достаточно одного порта — смотрите Wall-E TT;
- станция ставится на открытой площадке без навеса — IP54 не рассчитан на прямые струи воды;
- нужна монетизация с биллингом и OCPP — это Business Edition;
- нужна быстрая зарядка постоянным током — Wall-E работает только на AC.
Защита и безопасность
- Защита от утечки переменного тока — 30 мА
- Защита от утечки постоянного тока — 6 мА, встроенный модуль
- Защита от перегрева силовой контактной группы — внутренний датчик температуры и влажности, PIR-сенсор
- Автоматическое понижение мощности или прерывание сессии при перегреве контактов
- Защита от пропадания напряжения по фазам
- Защита от повышенных и пониженных значений напряжения и тока
- Защита от короткого замыкания
- Датчик акселерометра — фиксирует удар, наклон или вскрытие корпуса
- Класс защиты корпуса IP54
Управление
- Следящий режим по радиоканалу LoRa — данные о нагрузке по каждой фазе без прокладки кабеля
- Балансировка мощности между портами — с учётом степени заряженности батарей
- Мобильное приложение Pandora EV — настройка и мониторинг по Bluetooth
- ЭКО-режим — заряд по расписанию в часы льготного тарифа
- Подготовка к поездке — нужный уровень заряда к заданному времени
- Регулировка мощности заряда — вручную или автоматически
- Встроенный AC-счётчик и цифровая индикация отпущенной энергии по каждому порту
- Объединение станций по Ethernet — несколько станций в единую сеть объекта
Требования к подключению
Станция подключается к трёхфазной сети 400 В. Входной ток — до 65 А, что при двух портах под полной нагрузкой требует соответствующего сечения питающего кабеля и номинала вводного автомата.
Требуется отдельная линия от вводного щита. Схема подключения 3P+N+PE, система заземления TN-S, TN-C-S или TT по ПУЭ. Выступы на монтажной поверхности не должны превышать 3 мм.

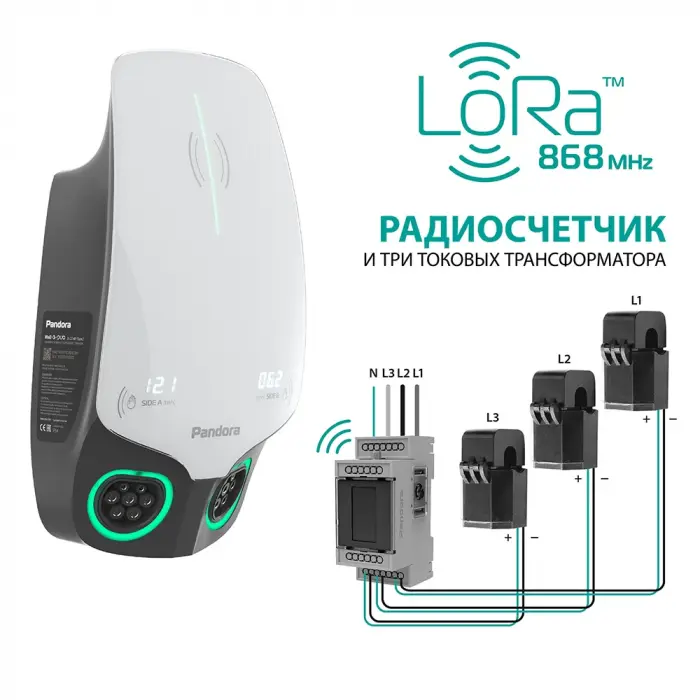

Трансформаторные кольца устанавливаются во вводном щите на фазные жилы до точки ответвления на зарядную станцию — иначе станция будет учитывать собственное потребление и балансировка работать не будет.
Технические характеристики
| Тип зарядки | переменный ток (AC), Mode 3, EN IEC 61851-1 |
| Максимальная мощность | 22 + 22 кВт |
| Мощность в зависимости от авто | 3,5 / 7 / 11 / 22 кВт |
| Коннекторы | 2 × розетка Type 2 |
| Одновременных сессий | 2 |
| Входное напряжение | 400 В ± 10 %, 3 фазы |
| Входной ток | 65 А |
| Выходной ток | не более 65 А по каждой фазе |
| Частота | 50 Гц |
| Схема подключения | 3P+N+PE |
| Система заземления | TN-S, TN-C-S, TT |
| Потребление в дежурном режиме | ≤ 0,05 кВт |
| Следящий режим | встроен, данные по радиоканалу LoRa |
| Класс защиты | IP54 |
| Диапазон рабочих температур | −40…+60 °C |
| Защита от утечки AC / DC | 30 мА / 6 мА |
| Встроенный счётчик | есть, AC, по каждому порту |
| Интерфейсы | LoRa, Bluetooth, Ethernet (RJ45) |
| Контроль доступа | RFID |
| Приложение | Pandora EV |
| Монтаж | настенный или на стойке |
| Страна производства | Россия |
| Гарантия | 3 года |
Комплектация
- Зарядная станция — 1 шт.
- Комплект трансформаторов тока с передатчиком LoRa
- Комплект крепежа — 1 шт.
- Паспорт изделия — 1 шт.
- Руководство по эксплуатации — 1 шт.
Зарядные кабели в комплект не входят — станция оснащена розетками Type 2. Кабели под все стандарты разъёмов есть в нашем каталоге.
Частые вопросы
Что означает LoRa в названии станции?
LoRa — это радиоканал, по которому трансформаторы тока во вводном щите передают станции данные о нагрузке по каждой фазе. Сигнальный кабель от щита до станции прокладывать не нужно. Это не сеть для объединения станций между собой — для этого используется Ethernet.
Чем DUO LoRa отличается от DUO TT?
Обе модели имеют встроенный следящий режим и трансформаторы тока в комплекте. Разница в способе передачи данных: в DUO TT кольца соединяются со станцией проводом по шине M-BUS, в DUO LoRa данные идут по радиоканалу. LoRa выбирают, когда протянуть провод от вводного щита до станции дорого или невозможно.
На каком расстоянии от щита можно установить станцию?
LoRa рассчитан на дальнюю связь, но реальная дальность в конкретном здании зависит от числа железобетонных перекрытий и стен между щитом и станцией. Подземные уровни паркинга сокращают её сильнее всего. Условия объекта нужно проверить до заказа.
Какая мощность у Pandora Wall-E DUO LoRa?
До 22 кВт на каждый порт при подключении к трёхфазной сети 400 В, суммарно до 44 кВт. Входной ток — 65 А. При загрузке обоих портов мощность распределяется автоматически с учётом степени заряженности батарей и лимита, заданного следящим режимом.
Входят ли зарядные кабели в комплект?
Нет. Станция оснащена двумя розетками Type 2, поэтому кабели подбираются под разъёмы автомобилей: Type 2 — Type 2, Type 2 — GB/T, Type 2 — Type 1 или Type 2 — Tesla. Кабель должен быть рассчитан на 32 А.
Куда устанавливаются трансформаторы тока?
Кольца надеваются на фазные жилы во вводном щите до точки ответвления на зарядную станцию. Если установить их после ответвления, станция будет учитывать собственное потребление и балансировка работать не будет. Монтаж выполняет квалифицированный электрик.
Можно ли установить станцию на улице?
Под навесом — да. Класс защиты IP54 рассчитан на пыль и брызги, но не на прямые струи воды под напором. Выступы на монтажной поверхности не должны превышать 3 мм.
Можно ли подключить монетизацию?
Для платного доступа с биллингом и протоколом OCPP предназначена версия Business Edition. Home Edition рассчитана на использование без монетизации, контроль доступа — через RFID и мобильное приложение.
Бренд | Pandora |
Тип станции | Настенная |
Мощность, кВт | 3.5, 7, 11, 22 |
Разъемы | Type 2 |
Тип тока | Переменный |
Количество точек зарядки | 2 |
Степень защиты IP | IP54 |
Система контроля доступа | RFID |
Коннектор | Розетка |
Количество фаз | 3 |
Режим зарядки | Mode 3 |
Входное напряжение | 400 В |
Выходной ток, А | 65 |
Тип монтажа | Настенный |
AC разъем | Type 2 |
Рабочая температура | от -40 до 60 °C |
Материал | Тугоплавкий пластик |
Вес | 5 кг |
Производитель | Pandora |
Интерфейс связи | Ethernet (RJ45), Bluetooth, RS485, Proximity |
Количество одновременных сеансов зарядки | 2 |
Потребляемый ток, А | 50 |
Протокол связи | OCPP 1.6 |
Цвет | белый |
Встроенное УЗО | Да |
Габариты - ШхВхГ | 446*242*130 |
Защита от перегрева | Да |
Защита от пониженного напряжения | Да |
Частота питания, Гц | 50 |
