Зарядная станция Pandora Wall-E LoRa 22 кВт со следящим режимом по радио
Pandora Wall-E LoRa 22 кВт — настенная станция переменного тока с розеткой Type 2 и следящим режимом, в котором данные о нагрузке по каждой фазе приходят из вводного щита по радиоканалу LoRa. Станция сама делит мощность между домом и машиной и не даёт выбить вводной автомат, а сигнальный кабель от щита до станции прокладывать не нужно. Трансформаторы тока и модуль LoRa входят в комплект. До 22 кВт от трёхфазной сети 400 В, IP54, работа от −30 до +50 °C.
Следящий режим без кабеля от щита
Следящий режим нужен, когда выделенной мощности не хватает на зарядку и дом одновременно. Трансформаторы тока во вводном щите измеряют потребление по каждой фазе, и станция отдаёт машине только свободный остаток. Включили духовку и бойлер — ток зарядки снизился, выключили — снова вырос.
Обычно трансформаторы соединяют со станцией сигнальным проводом. Если щит в подвале, а станция в гараже или на парковке через двор, этот провод становится главной статьёй монтажа: штроба, гофра, траншея. В Wall-E LoRa модуль во щите передаёт данные по радио, и провод не нужен.
Чем отличается от Wall-E TT и Wall-E DUO LoRa
| Wall-E LoRa | Wall-E TT | Wall-E DUO LoRa | |
|---|---|---|---|
| Портов Type 2 | 1 | 1 | 2 |
| Мощность | до 22 кВт | до 22 кВт | до 22 кВт на порт |
| Данные из щита | по радио LoRa | по проводу M-BUS | по радио LoRa |
| Трансформаторы тока | в комплекте | в комплекте | в комплекте |
Если провод от щита до станции протянуть легко, ту же задачу решит Pandora Wall-E TT 22 кВт. Если заряжать нужно две машины — Pandora Wall-E DUO LoRa 22+22 кВт.
Сколько заряжается машина
| Мощность | С 20 % до 80 %, батарея 60 кВт·ч |
|---|---|
| 7 кВт | около 5 ч |
| 11 кВт | около 3 ч 15 мин |
| 22 кВт | около 1 ч 40 мин |
Расчёт: с 20 % до 80 % в батарею 60 кВт·ч уходит 36 кВт·ч. Потери не учтены. Мощность ограничивает бортовое зарядное устройство машины: большинство электромобилей принимают 11 кВт, полные 22 кВт — немногие. В следящем режиме мощность зависит ещё и от нагрузки дома.
Совместимость с автомобилями

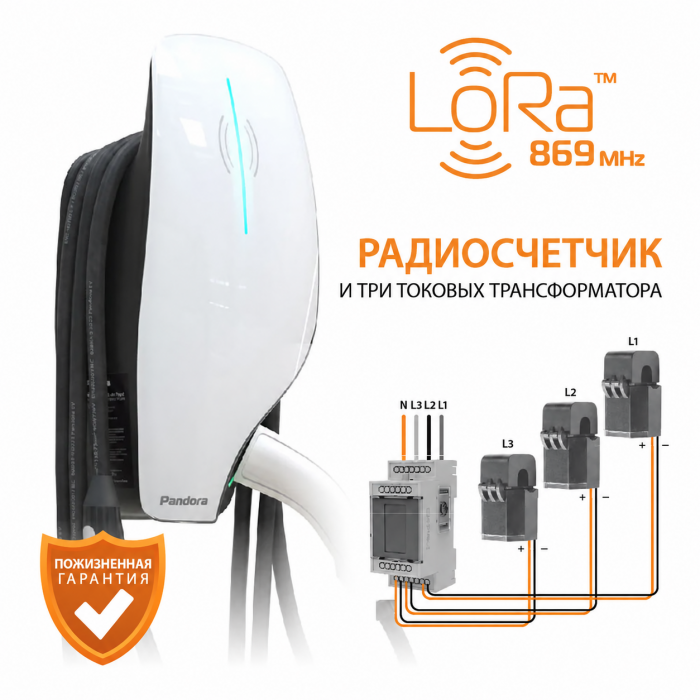

На фото станция показана с кабелем. Кабель не входит в комплект: Wall-E LoRa поставляется с розеткой Type 2.
На станции розетка Type 2, кабель в комплект не входит — его подбирают под разъём машины. Европейским и корейским машинам нужен кабель Type 2 – Type 2 на 22 кВт, китайским с разъёмом GB/T — GB/T – Type 2 на 22 кВт. Остальные варианты — в разделе зарядных кабелей.
Кому подходит
Подходит, если
- выделенной мощности не хватает на зарядку и бытовую технику одновременно;
- вводной щит далеко от места станции и тянуть сигнальный провод дорого или нельзя;
- дом или паркинг уже отделан и вскрывать стены не хочется;
- станция будет стоять в гараже, на стене дома или под навесом;
- к станции будут подключаться разные машины — розетка Type 2 подходит всем через нужный кабель.
Не подходит, если
- провод от щита протянуть просто — смотрите Pandora Wall-E TT;
- выделенной мощности хватает с запасом и следящий режим не нужен — подойдёт Pandora Wall-E AC 22 кВт Home Edition;
- нужно заряжать две машины — Pandora Wall-E DUO LoRa;
- в доме однофазная сеть — станция подключается только к трёх фазам 400 В;
- станция будет стоять на открытой площадке без навеса.
Защита
- Защита от утечки: 30 мА по переменному току и 6 мА по постоянному.
- Защита от перегрева — внутренний датчик температуры и влажности.
- Защита от пропадания напряжения на фазе, от повышенного и пониженного напряжения и тока, от короткого замыкания.
- Замок, который фиксирует пистолет в розетке во время зарядки.
Требования к подключению
Станция подключается к трёхфазной сети 400 В отдельной линией, схема 3P+N+PE, ток до 32 А на фазу. Трансформаторы тока ставят во вводном щите на фазные провода до ответвления на станцию — иначе она будет учитывать собственное потребление.
Монтаж на стену в помещении или на улице под надёжным навесом. Лицевая панель стеклянная, белая или чёрная — цвет выбирается при заказе.
Технические характеристики
| Тип зарядки | переменный ток (AC), Mode 3 |
| Мощность | до 22 кВт |
| Разъём | розетка Type 2, кабель не входит в комплект |
| Входное напряжение | 400 В, 3 фазы |
| Входной ток | не более 32 А на фазу |
| Частота | 50 Гц |
| Подключение | 3P+N+PE |
| Следящий режим | трансформаторы тока и модуль LoRa в комплекте, данные по радиоканалу |
| Режимы | ЭКО-режим (по расписанию), подготовка к поездке |
| Счётчик | встроенный AC-счётчик |
| Защита от утечки | 30 мА AC, 6 мА DC |
| Степень защиты | IP54 |
| Рабочая температура | от −30 до +50 °C |
| Лицевая панель | стекло, белая или чёрная |
| Установка | настенная |
| Гарантия | 3 года; для Wall-E — программа пожизненной гарантии Pandora первому владельцу при соблюдении условий |
Частые вопросы
Что значит LoRa в названии?
Это радиоканал, по которому модуль во вводном щите передаёт станции данные о нагрузке по каждой фазе. Благодаря ему не нужно прокладывать сигнальный кабель от щита до станции.
Чем Wall-E LoRa отличается от Wall-E TT?
У обеих следящий режим и трансформаторы тока в комплекте. В Wall-E TT трансформаторы соединяются со станцией проводом, в Wall-E LoRa данные идут по радио. LoRa выбирают, когда провод от щита до станции протянуть дорого или нельзя.
Нужно ли увеличивать выделенную мощность?
Обычно нет. Станция работает в пределах выделенной мощности и снижает ток зарядки, когда дом потребляет больше. Увеличивать мощность имеет смысл, только если нужно всегда заряжать на полные 22 кВт.
Входит ли зарядный кабель в комплект?
Нет. На станции розетка Type 2, кабель подбирается под разъём машины: Type 2 – Type 2 для европейских и корейских, GB/T – Type 2 для китайских. Для 22 кВт кабель должен быть рассчитан на 32 А и три фазы.
Можно ли подключить станцию к однофазной сети?
Нет, Wall-E LoRa подключается только к трёхфазной сети 400 В по схеме 3P+N+PE.
Можно ли поставить станцию на улице?
Да, под надёжным навесом. Корпус IP54 рассчитан на работу от −30 до +50 °C.
Бренд | Pandora |
Тип станции | Настенная |
Мощность, кВт | 22 |
Разъемы | Type 2 |
Тип тока | Переменный |
Количество точек зарядки | 1 |
Степень защиты IP | IP54 |
Коннектор | Розетка |
Количество фаз | 3 |
Режим зарядки | Mode 3 |
Входное напряжение | 400 В |
Выходной ток, А | 32 |
Тип монтажа | Настенный |
AC разъем | Type 2 |
Рабочая температура | от -30 до 50 °C |
Вес | 3.6 кг |
Производитель | Pandora |
Количество одновременных сеансов зарядки | 1 |
Потребляемый ток, А | 32 |
Габариты - ВхШхГ | 397 х 200 х 123 |
Защита от перегрева | Да |
Защита от пониженного напряжения | Да |
Частота питания, Гц | 50 |
