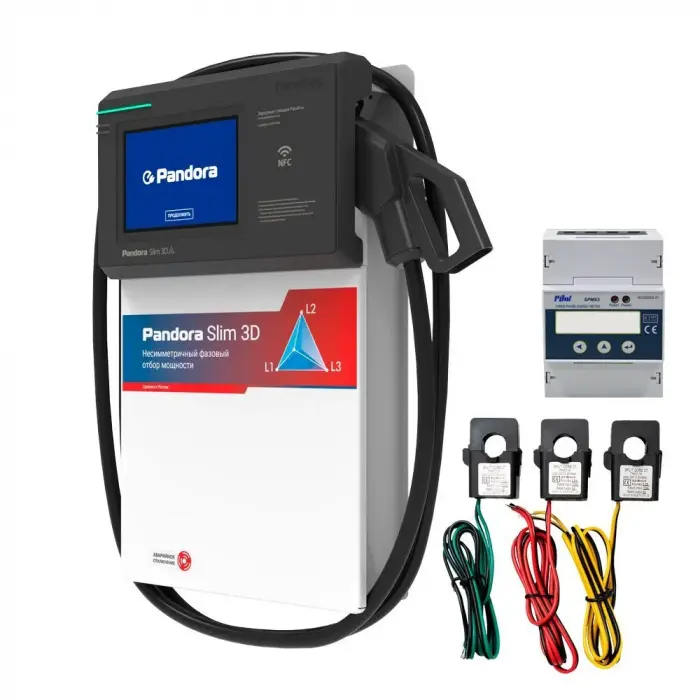

Pandora Slim 3D CCS Combo2 — DC 15 кВт для дома
Pandora Slim 3D CCS Combo2 — настенная станция постоянного тока мощностью 15 кВт со встроенным кабелем CCS Combo2. Построена на силовом модуле PSCS-15-500 собственной разработки Pandora, который забирает мощность с каждой фазы несимметрично: станция читает нагрузку по всем трём фазам со счётчика на вводе и собирает с каждой ровно тот остаток, который свободен. В доме с ограниченным вводом это ускоряет зарядку до двух раз по сравнению с обычными DC-станциями. Выходной ток до 45 А, напряжение до 500 В, КПД не ниже 96 %. Разработана и произведена в России.
Почему обычная станция недобирает мощность
Типичный частный дом: подведено 15 кВт — по 5 кВт на каждую из трёх фаз. Нагрузка по фазам почти всегда неравномерная: на одной висит бойлер и плита, на двух других — освещение и розетки.
Обычная зарядная станция забирает мощность симметрично — одинаково со всех трёх фаз. Значит, её потолок задаёт самая загруженная фаза. Всё, что свободно на двух других, остаётся неиспользованным.
| Фаза | Занято домом | Свободно | Обычная DC-станция | Slim 3D |
|---|---|---|---|---|
| A | 4 кВт | 1 кВт | 1 кВт | 1 кВт |
| B | 1 кВт | 4 кВт | 1 кВт | 4 кВт |
| C | 0,5 кВт | 4,5 кВт | 1 кВт | 4,5 кВт |
| Итого в батарею | 3 кВт | 9,5 кВт |
Пример для дома с лимитом 15 кВт. Соотношение зависит от того, насколько неравномерно нагружены фазы: чем сильнее перекос, тем больше выигрыш.
Slim 3D отслеживает нагрузку в реальном времени и постоянно подстраивается. Включили чайник на фазе B — станция снизила отбор именно с неё, не трогая остальные. Выключили — вернула. Если две фазы просели или полностью загружены, станция продолжит работать на одной оставшейся.
Совместимость с автомобилями
Встроенный кабель CCS Combo2 подключается напрямую к европейским и корейским электромобилям:
- BMW i3, i4, iX, i5, i7
- Volkswagen ID.4, ID.6, ID.7
- Hyundai Ioniq 5, Ioniq 6, Kona Electric
- Kia EV6, EV9, Niro EV
- Mercedes EQA, EQB, EQC, EQE, EQS
- Skoda Enyaq, Audi Q4 e-tron, Volvo XC40 Recharge
- EVOLUTE i-PRO, i-JOY, i-VAN
Если у вас китайский электромобиль с разъёмом GB/T — BYD, NIO, Zeekr, Li Auto, Voyah, Москвич — выберите Pandora Slim 3D GB/T. Кабель встроенный, поэтому исполнение выбирается один раз при покупке.
DC 15 кВт против AC 22 кВт: что быстрее дома
На бумаге AC-станция на 22 кВт мощнее. На практике в доме с ограниченным вводом Slim 3D часто выигрывает, и причин две.
Первая — бортовое зарядное устройство. AC-станция отдаёт переменный ток, а преобразует его в постоянный сам автомобиль. Бортовой зарядник у большинства моделей рассчитан на 7–11 кВт, и это потолок независимо от мощности станции. DC-станция преобразует ток сама и отдаёт в батарею напрямую, минуя это ограничение.
Вторая — пофазная балансировка. AC-станция забирает мощность симметрично и упирается в самую загруженную фазу, как и обычная DC.
Время заряда батареи 60 кВт·ч
| Вариант | Реальная мощность | С 20 % до 80 % |
|---|---|---|
| Slim 3D, свободный ввод | 15 кВт | около 2,5 часа |
| Slim 3D, дом под нагрузкой | 9–11 кВт | 3,5–4 часа |
| AC-станция, бортовой зарядник 7 кВт | 7 кВт | около 5 часов |
| Симметричная DC при перекосе фаз | 3 кВт | около 12 часов |
Расчёт для батареи 60 кВт·ч, заряд с 20 % до 80 % — это 36 кВт·ч. Потери при преобразовании не учтены.
Кому подходит
Подходит, если
- в дом подведено 15 кВт или меньше и увеличить лимит дорого или невозможно;
- нагрузка по фазам неравномерная — бойлер, плита или насос сидят на одной фазе;
- у автомобиля разъём CCS Combo2;
- бортовой зарядник автомобиля слабый, а заряжать хочется быстро;
- нужна зарядка ночью по тарифу без риска выбить вводной автомат;
- есть стена в проветриваемом помещении или под надёжным навесом.
Не подходит, если
- у автомобиля разъём GB/T — берите Slim 3D GB/T, кабель встроенный и его не поменять;
- к станции будут подключаться разные автомобили — нужна станция с розеткой, например Wall-E TT;
- в дом заведена одна фаза — вся ценность пофазной балансировки пропадает;
- выделенной мощности с запасом и перекоса по фазам нет — обычная AC-станция обойдётся дешевле;
- нужна мощность выше 15 кВт — смотрите линейку Slim 20;
- станция ставится на открытой площадке без навеса.
Управление
- Мобильное приложение PandoraEV — Slim 3D стала первой DC-станцией Pandora с управлением через приложение
- ЭКО-режим — заряд по расписанию в часы льготного ночного тарифа
- Режим подготовки к поездке — нужный уровень заряда к заданному времени
- Пофазная балансировка — автоматически, по данным счётчика на вводе
- Контроль доступа по RFID-картам — по запросу, работает без подключения к интернету
Требования к подключению
Станция подключается к трёхфазной сети отдельной линией от вводного щита. Для работы пофазной балансировки станция снимает показания со счётчика на вводе в домохозяйство — тип счётчика и способ подключения согласуются до монтажа.
Масса станции — 45 кг. Монтажная стена должна выдерживать эту нагрузку: лёгкие перегородки и гипсокартон без закладных не подойдут.
Место установки — хорошо проветриваемое помещение либо улица под надёжным навесом. DC-станция выделяет тепло при преобразовании, и в закрытой нише без вентиляции она будет снижать мощность.
Технические характеристики
| Тип зарядки | постоянный ток (DC) |
| Выходная мощность | 15 кВт |
| Выходной ток | не более 45 А |
| Выходное напряжение | до 500 В |
| Эффективность | ≥ 96 % |
| Силовой модуль | Pandora PSCS-15-500 |
| Отбор мощности | пофазный несимметричный |
| Коннектор | встроенный кабель CCS Combo2 |
| Длина кабеля | 4,5 м |
| Масса | 45 кг |
| Монтаж | настенный, в проветриваемом помещении или под навесом |
| Управление | мобильное приложение PandoraEV |
| Контроль доступа | RFID-карты (по запросу), приложение |
| Режимы | ЭКО-режим, подготовка к поездке |
| Страна производства | Россия |
| Гарантия | 3 года |
Комплектация
- Зарядная станция со встроенным кабелем CCS Combo2 — 1 шт.
- Комплект крепежа — 1 шт.
- Паспорт изделия — 1 шт.
- Руководство по эксплуатации — 1 шт.
Частые вопросы
Что такое пофазный несимметричный отбор мощности?
Обычная зарядная станция забирает одинаковую мощность со всех трёх фаз, поэтому её потолок задаёт самая загруженная фаза. Pandora Slim 3D читает нагрузку по каждой фазе со счётчика на вводе и забирает с каждой ровно тот остаток, который свободен. Если на одной фазе свободен 1 кВт, а на двух других по 4 кВт, обычная станция возьмёт 3 кВт, а Slim 3D — 9 кВт.
Почему DC-станция на 15 кВт бывает быстрее AC-станции на 22 кВт?
AC-станция отдаёт переменный ток, а преобразует его в постоянный бортовое зарядное устройство автомобиля — у большинства моделей оно рассчитано на 7–11 кВт, и это потолок независимо от мощности станции. DC-станция преобразует ток сама и отдаёт в батарею напрямую. Плюс пофазная балансировка Slim 3D собирает мощность, которую симметричная станция не возьмёт.
Нужно ли увеличивать выделенную мощность для установки Slim 3D?
Нет, станция создана именно для работы в условиях ограниченного лимита. Она использует только свободную мощность и адаптируется к изменению нагрузки дома в реальном времени, поэтому вводной автомат не срабатывает.
Можно ли поменять кабель на другой разъём?
Нет. Кабель встроенный, исполнение выбирается при покупке: CCS Combo2 для европейских и корейских автомобилей или GB/T для китайских. Если к станции будут подключаться автомобили с разными разъёмами, нужна станция с розеткой.
Сколько заряжается электромобиль от Slim 3D?
Батарея 60 кВт·ч заряжается с 20 % до 80 % примерно за 2,5 часа при полной мощности 15 кВт. Если дом под нагрузкой и станции доступно 9–11 кВт, время составит 3,5–4 часа. Для сравнения, AC-станция при бортовом заряднике 7 кВт потратит около 5 часов.
Есть ли смысл в Slim 3D при однофазном вводе?
Главная ценность станции — сбор свободной мощности с трёх фаз по отдельности. При однофазном вводе балансировать нечего, поэтому преимущество перед обычной станцией пропадает. Для однофазного дома разумнее рассмотреть AC-станцию.
Можно ли установить станцию на улице?
Под надёжным навесом — да. В помещении место установки должно хорошо проветриваться: при преобразовании тока станция выделяет тепло, и в закрытой нише без вентиляции она будет снижать мощность.
Бренд | Pandora |
Тип станции | Настенная |
Мощность, кВт | 15 |
Разъемы | CCS Combo 2 |
Длина кабеля, м | 5 |
Тип тока | Постоянный |
Количество точек зарядки | 1 |
Степень защиты IP | IP54 |
Система контроля доступа | Приложение |
Коннектор | Кабель |
Ударопрочность | IK10 |
Количество фаз | 1 |
Входное напряжение | до 500В |
Выходной ток, А | 45 |
Тип монтажа | Настенный |
Дисплей | 10.1" |
Рабочая температура | -40 +50 С |
Материал | Сталь |
Вес | 45 кг |
Производитель | Pandora |
Интерфейс связи | 4G, Мобильное приложение Pandora EV |
Количество одновременных сеансов зарядки | 1 |
Протокол связи | OCPP 1.6 |
Встроенное УЗО | Да |
Выходное напряжение, В | до 500 |
Габариты - ШхВхГ | 761 х 473 х 167 |
Защита от перегрева | Да |
Защита от пониженного напряжения | Да |
