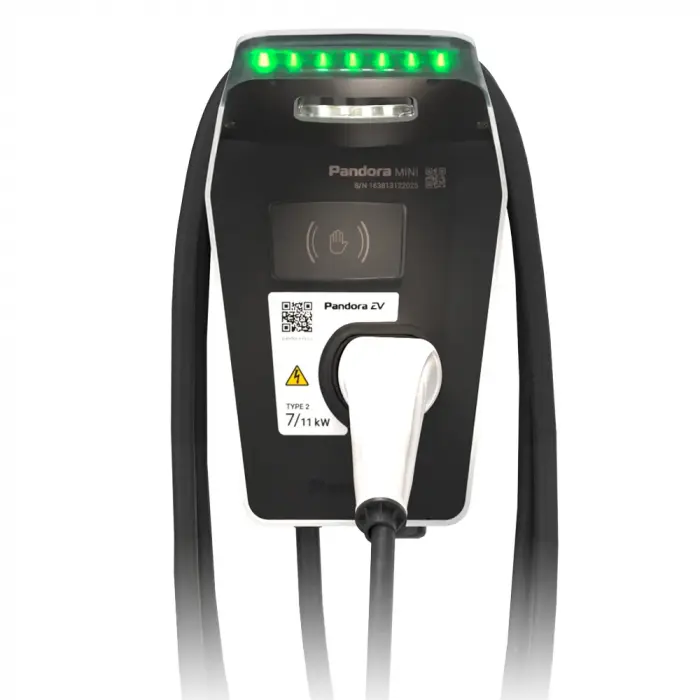

Зарядная станция MINI 711C с кабелем Type 2
Pandora MINI 711C с кабелем Type 2 — компактная настенная зарядная станция переменного тока со встроенным зарядным кабелем. Докупать кабель не нужно: станция готова к работе сразу после монтажа. От однофазной сети 230 В выдаёт до 7,4 кВт при токе 32 А, от трёхфазной 400 В — до 11 кВт при токе 16 А. Корпус класса IP54 с алюминиевой рамой, рабочий диапазон от −40 до +60 °C. Ток заряда регулируется ступенями от 6 до 32 А. Разработана и произведена в России.
Совместимость с автомобилями
Встроенный кабель Type 2 подключается напрямую к европейским и корейским электромобилям:
- BMW i3, i4, iX, i5, i7
- Volkswagen ID.4, ID.6, ID.7, e-Golf
- Hyundai Ioniq 5, Ioniq 6, Kona Electric
- Kia EV6, EV9, Niro EV
- Mercedes EQA, EQB, EQC, EQE, EQS
- Skoda Enyaq, Audi Q4 e-tron, Volvo XC40 Recharge
- Porsche Taycan (AC-зарядка)
- EVOLUTE i-PRO, i-JOY, i-VAN
Если у вас китайский электромобиль с разъёмом GB/T — BYD, NIO, Zeekr, Li Auto, Voyah, Москвич — выберите Pandora MINI 711C с кабелем GB/T. Если к станции будут подключаться автомобили с разными разъёмами, подойдёт версия с розеткой — Pandora MINI 711: каждый пользователь подключается своим кабелем.
Мощность и время заряда
У MINI 711C нестандартная схема подключения, которую важно понять до покупки: на одной фазе станция работает током 32 А, на трёх — 16 А. Это не ошибка производителя, а конструктивное ограничение. Именно поэтому трёхфазное подключение даёт 11 кВт, а не 22 кВт.
| Сеть | Напряжение | Макс. ток | Мощность |
|---|---|---|---|
| Однофазная | 230 В | 32 А | 7,4 кВт |
| Трёхфазная | 400 В | 16 А | 11 кВт |
Время заряда батареи 60 кВт·ч
| Мощность | С 20 % до 80 % (36 кВт·ч) | Полный заряд |
|---|---|---|
| 7,4 кВт | около 5 часов | около 8 часов |
| 11 кВт | около 3,5 часа | около 5,5 часа |
Расчёт приведён для батареи 60 кВт·ч без учёта потерь при преобразовании. Реальная мощность ограничена бортовым зарядным устройством автомобиля: если оно рассчитано на 7,4 кВт, трёхфазное подключение прироста не даст.
Ступенчатая регулировка тока
Ток заряда выставляется ступенями 6, 12, 16, 20, 25 и 32 А — вручную или в автоматическом режиме. Функция, которой нет у большинства станций этой ценовой категории.
| Ток | 230 В, 1 фаза | 400 В, 3 фазы |
|---|---|---|
| 6 А | 1,4 кВт | 4,2 кВт |
| 12 А | 2,8 кВт | 8,3 кВт |
| 16 А | 3,7 кВт | 11 кВт |
| 20 А | 4,6 кВт | — |
| 25 А | 5,8 кВт | — |
| 32 А | 7,4 кВт | — |
С кабелем или с розеткой — что выбрать
Pandora MINI выпускается в двух исполнениях, и разница принципиальная.
| MINI 711C — с кабелем | MINI 711 — с розеткой | |
|---|---|---|
| Кабель в комплекте | встроен | покупается отдельно |
| Разъём автомобиля | только Type 2 | любой — через свой кабель |
| Готовность к работе | сразу после монтажа | нужен кабель |
| Кабель в багажнике | не нужен | нужен |
| Несколько разных авто | только с Type 2 | любые |
Версия с кабелем удобнее, если автомобиль один и разъём у него Type 2: подъехал, подключил, ушёл. Версия с розеткой универсальнее — к ней подключится любой автомобиль, если у владельца есть подходящий кабель.
Габариты и вес
| Высота × Ширина × Глубина | 295 × 175 × 153 мм |
| Масса станции | 1,7 кг |
При такой массе станция крепится на любую несущую стену без усиленных анкеров, а глубина 153 мм позволяет разместить её в узком проходе гаража, где полноразмерная станция мешала бы открыть дверь автомобиля.
Кому подходит
Подходит, если
- у вас европейский или корейский электромобиль с разъёмом Type 2;
- заряжаете дома, в гараже или на своём месте в паркинге;
- не хотите докупать кабель и возить его в багажнике;
- ввод в дом ограничен и нужна возможность снизить ток заряда;
- станция ставится в тесном месте, где важны габариты;
- нужен учёт израсходованной энергии — счётчик встроен.
Не подходит, если
- у автомобиля разъём GB/T или Type 1 — нужна другая версия станции;
- к станции будут подключаться разные автомобили — возьмите версию с розеткой;
- нужны 22 кВт — MINI ограничена 11 кВт на трёх фазах;
- станция ставится на открытой площадке без навеса — IP54 не рассчитан на прямые струи воды;
- планируется коммерческая эксплуатация с биллингом и OCPP;
- нужна быстрая зарядка постоянным током — MINI работает только на AC.
Защита и безопасность
- Защита от утечки переменного тока — 30 мА
- Защита от утечки постоянного тока — 6 мА, встроенный модуль
- Защита от перегрева — внутренний датчик температуры
- Защита от пропадания напряжения по фазам
- Защита от повышенных и пониженных значений напряжения и тока
- Защита от короткого замыкания
- Скрытое расположение крепёжных элементов
- Класс защиты корпуса IP54 по ГОСТ 14254-2015
Управление
- Plug & Charge — заряд стартует автоматически при подключении кабеля к автомобилю
- Мобильное приложение Pandora EV — связь по Bluetooth
- Заряд по расписанию — ЭКО-режим для зарядки по ночному тарифу
- Ступенчатая регулировка тока — вручную или автоматически
- Встроенный трёхфазный счётчик AC — учёт израсходованной энергии
- Порт RS-485 — подключение внешнего счётчика для балансировки нагрузки
Порт RS-485 позволяет подключить внешний счётчик и включить динамическую балансировку: станция сама снижает ток заряда, когда дом потребляет много, и повышает, когда нагрузка падает. Вводной автомат при этом не выбивает.
Особенности корпуса
- Алюминиевая рама — жёсткость конструкции и отвод тепла от силовой части.
- Козырёк со светодиодным индикатором состояния — статус зарядки виден издалека, при этом козырёк прикрывает разъём от осадков сверху.
- Подсветка парковочного места — попасть в разъём в темноте без фонарика.
- Скрытый крепёж — аккуратный внешний вид, доступ к точкам монтажа закрыт.
Требования к подключению
Для подключения на 11 кВт нужна трёхфазная линия 400 В и кабель сечением не менее 5×2,5 мм². Для однофазного подключения на 7,4 кВт — линия 230 В и кабель 3×6 мм².
Требуется отдельная линия от вводного щита: подключение в существующую розеточную группу недопустимо. Схема подключения 3P+N+PE или 1P+N+PE, система заземления TN-S или TN-C-S по ПУЭ.
Технические характеристики
| Тип зарядки | переменный ток (AC), Mode 3 |
| Максимальная мощность | 7,4 кВт (1 фаза) / 11 кВт (3 фазы) |
| Коннектор | встроенный кабель Type 2 |
| Входное напряжение | 1Ф 180–256 В / 3Ф 360–440 В |
| Максимальный входной ток | 32 А (1 фаза) / 16 А (3 фазы) |
| Регулировка тока | 6, 12, 16, 20, 25, 32 А |
| Частота | 50 Гц |
| Схема подключения | 3P+N+PE / 1P+N+PE |
| Потребление в дежурном режиме | ≤ 0,05 кВт |
| Класс защиты | IP54 |
| Диапазон рабочих температур | −40…+60 °C |
| Защита от утечки AC / DC | 30 мА / 6 мА |
| Встроенный счётчик | есть, трёхфазный AC |
| Интерфейсы | Bluetooth, RS-485 |
| Приложение | Pandora EV |
| Габариты (В×Ш×Г) | 295 × 175 × 153 мм |
| Масса станции | 1,7 кг |
| Материал | алюминиевая рама |
| Монтаж | настенный |
| Страна производства | Россия |
Частые вопросы
Какая мощность у Pandora MINI 711C?
До 7,4 кВт при подключении к однофазной сети 230 В и до 11 кВт при подключении к трёхфазной сети 400 В. На одной фазе станция работает током до 32 А, на трёх фазах ток ограничен 16 А — поэтому трёхфазное подключение даёт 11 кВт, а не 22 кВт.
Нужно ли докупать кабель к MINI 711C?
Нет. Зарядный кабель с разъёмом Type 2 уже встроен в станцию — она готова к работе сразу после монтажа. Отдельный кабель нужен только владельцам версии с розеткой, Pandora MINI 711.
Подойдёт ли MINI 711C с кабелем Type 2 для BYD или Zeekr?
Нет. У китайских электромобилей разъём GB/T, и кабель Type 2 к ним не подключится. Для таких автомобилей нужна версия Pandora MINI 711C с кабелем GB/T или версия с розеткой в паре с переходным кабелем Type 2 — GB/T.
Сколько заряжается электромобиль от Pandora MINI 711C?
Батарея 60 кВт·ч заряжается с 20 % до 80 % примерно за 3,5 часа на мощности 11 кВт и за 5 часов на 7,4 кВт. Полный заряд занимает около 5,5 и 8 часов соответственно. Реальное время зависит от бортового зарядного устройства автомобиля.
Можно ли снизить ток заряда, если в доме слабый ввод?
Да. Ток регулируется ступенями 6, 12, 16, 20, 25 и 32 А вручную или автоматически. На минимальной ступени 6 А станция потребляет около 1,4 кВт от сети 230 В, что не конфликтует с остальной нагрузкой дома.
Работает ли Pandora MINI 711C в мороз?
Да, рабочий диапазон составляет от −40 до +60 °C. Этого достаточно для любого региона России при установке в гараже или под навесом.
Можно ли установить станцию на улице?
Под навесом — да. Класс защиты IP54 рассчитан на пыль и брызги, но не на прямые струи воды под напором. Для открытой площадки без навеса нужна модель с классом не ниже IP56.
Нужно ли отдельное УЗО типа B?
Нет. В станцию встроен модуль защиты от утечки постоянного тока 6 мА, поэтому достаточно УЗО типа A в сочетании с защитой от утечки переменного тока 30 мА. Отдельная линия с вводным автоматом обязательна.
Бренд | Pandora |
Тип станции | Настенная |
Мощность, кВт | 7.4, 11 |
Разъемы | Type 2 |
Тип тока | Переменный |
Количество точек зарядки | 1 |
Степень защиты IP | IP54 |
Коннектор | Розетка, Кабель |
Количество фаз | 1 или 3 |
Входное напряжение | 360 В, 400 В |
AC разъем | Type 2 |
Рабочая температура | -40..+60 |
Материал | Алюминевая рама |
Вес | 1.7 кг |
Производитель | Pandora |
Интерфейс связи | Bluetooth, RS485 |
Количество одновременных сеансов зарядки | 1 |
Протокол связи | OCPP 1.6 |
Встроенное УЗО | Да |
Защита от перегрева | Да |
Защита от пониженного напряжения | Да |
Частота питания, Гц | 50 |
