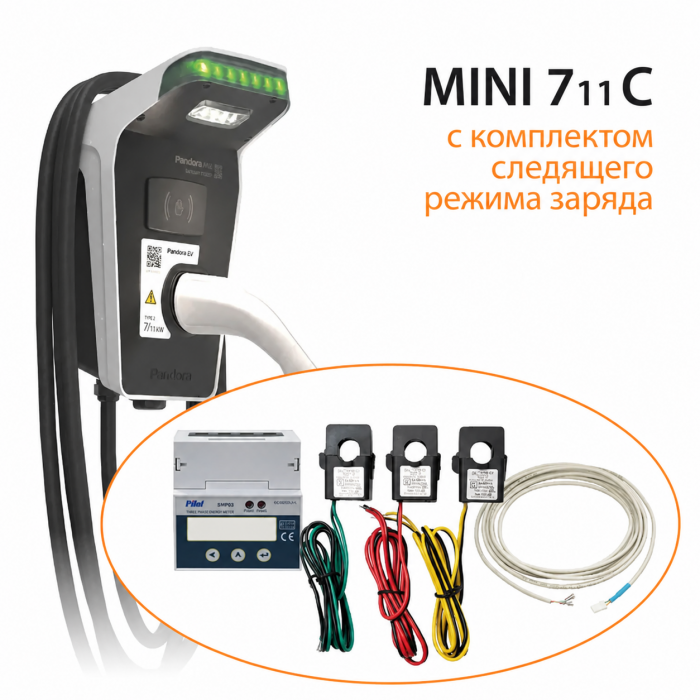

Зарядная станция MINI 711C с кабелем Type 2 и комплектом для следящего регулирования

Что даёт комплект следящего режима

Обычная MINI 711C заряжает тем током, который вы выставили: 6, 12, 16, 20, 25 или 32 А. Если в это время в доме включили плиту, бойлер и стиральную машину, общая нагрузка может превысить лимит ввода, и тогда сработает вводной автомат.

В этой версии станция получает данные о потреблении дома от AC-счётчика с трансформаторными кольцами и сама переключает ступени тока. Когда дом нагружен, она снижает ток зарядки, а когда нагрузка падает, повышает его обратно. Выделенный лимит при этом не превышается.

Комплект уже преднастроен. Станцию подключают вместе с ним по схеме из паспорта, а затем включают функцию «Следящее регулирование» в мобильном приложении PandoraEV. Подбирать и настраивать счётчик отдельно не нужно.

Мощность и время заряда

На одной фазе станция работает током до 32 А, на трёх — до 16 А. Поэтому при трёхфазном подключении мощность составляет 11 кВт, а не 22 кВт.

Сеть	Напряжение	Макс. ток	Мощность
Однофазная	230 В	32 А	7,4 кВт
Трёхфазная	400 В	16 А	11 кВт

Время заряда батареи 60 кВт·ч

Мощность	С 20 % до 80 % (36 кВт·ч)	Полный заряд
7,4 кВт	около 5 часов	около 8 часов
11 кВт	около 3,5 часа	около 5,5 часа

Расчёт для батареи 60 кВт·ч без учёта потерь при преобразовании. В следящем режиме станция снижает ток, когда дом нагружен, и в эти часы зарядка идёт дольше. Мощность также ограничена бортовым зарядным устройством автомобиля.

Ступени тока

Ток	230 В, 1 фаза	400 В, 3 фазы
6 А	1,4 кВт	4,2 кВт
12 А	2,8 кВт	8,3 кВт
16 А	3,7 кВт	11 кВт
20 А	4,6 кВт	—
25 А	5,8 кВт	—
32 А	7,4 кВт	—

При трёхфазном подключении входной ток ограничен 16 А, поэтому ступени 20–32 А доступны только на одной фазе.

Совместимость с автомобилями

Кабель встроен в станцию, поэтому разъём выбирается один раз, при заказе:

• Type 2 — европейские и корейские электромобили: BMW, Volkswagen, Hyundai, Kia, Mercedes, Skoda, Audi, Volvo;

Если к станции будут подключаться автомобили с разными разъёмами, подойдёт версия с розеткой — Pandora MINI 711: каждый подключается своим кабелем.

Кому подходит

Защита и безопасность

• Защита от утечки переменного тока — 30 мА
• Защита от утечки постоянного тока — 6 мА
• Защита от перегрева — внутренний датчик температуры
• Защита от пропадания напряжения по фазам
• Защита от повышенных и пониженных значений напряжения и тока
• Защита от короткого замыкания
• Класс защиты корпуса IP54

Управление

• Мобильное приложение Pandora EV — настройка, мониторинг и управление по Bluetooth, Android и iOS
• Следящее регулирование — включается в приложении, работает с комплектом из поставки
• Заряд по расписанию — ЭКО-режим, один период
• Ступенчатая регулировка тока — 6, 12, 16, 20, 25 и 32 А вручную или автоматически
• Plug&Charge — заряд стартует при подключении коннектора к автомобилю; также запуск из приложения, по расписанию или бесконтактным proximity-сенсором
• Встроенный AC-счётчик — учёт энергии, отданной в автомобиль
• Порт RS-485

Требования к подключению

Станция подключается к сети 230 В (одна фаза) или 400 В (три фазы), схема подключения 3P+N+PE. Максимальный входной ток — 32 А на одной фазе и 16 А на трёх.

AC-счётчик с трансформаторными кольцами должен видеть всё потребление дома, поэтому его ставят на вводе, по кольцу на каждую фазу. Со станцией счётчик соединяется кабелем витая пара, в комплекте его 10 м. Расстояние от щита до места установки станции стоит учесть заранее, на этапе проекта.

Технические характеристики

Тип зарядки	переменный ток (AC)
Максимальная мощность	7,4 кВт (1 фаза) / 11 кВт (3 фазы)
Коннектор	встроенный кабель Type 2
Входное напряжение	230 / 400 В (1 / 3 фазы)
Максимальный входной ток	32 А (1 фаза) / 16 А (3 фазы)
Регулировка тока	6, 12, 16, 20, 25, 32 А
Следящий режим	комплект в поставке: AC-счётчик, 3 трансформаторных кольца, 10 м кабеля витая пара
Частота	50 Гц
Схема подключения	3P+N+PE
Класс защиты	IP54
Диапазон рабочих температур	−30…+60 °C
Защита от утечки AC / DC	30 мА / 6 мА
Встроенный счётчик	AC-счётчик
Интерфейсы	Bluetooth, RS-485
Приложение	Pandora EV
Габариты (В×Ш×Г)	295 × 175 × 153 мм
Масса станции	1,7 кг
Корпус	алюминиевая рама, козырёк со светодиодным индикатором, подсветка парковочного места
Монтаж	настенный
Стандарты производства	ISO 9001:2015, ГОСТ Р 58139 (IATF 16949)
Страна производства	Россия
Гарантия	3 года

Комплектация

• Зарядная станция Pandora MINI 711C со встроенным кабелем Type 2 AC — 1 шт.
• AC-счётчик — 1 шт.
• Трансформаторное кольцо — 3 шт.
• Кабель витая пара — 10 м
• Паспорт изделия — 1 шт.

Сравнение с соседними моделями

	MINI 711C + комплект	MINI 711C	Wall-E TT
Мощность	7,4 / 11 кВт	7,4 / 11 кВт	22 кВт
Сеть	1 или 3 фазы	1 или 3 фазы	только 3 фазы, 400 В
Подключение автомобиля	встроенный кабель Type 2	встроенный кабель Type 2	розетка Type 2, кабель не входит
Регулировка по нагрузке дома	да, комплект в поставке	только с комплектом следящего режима	да, 3 токовых трансформатора в комплекте
Рабочие температуры	−30…+60 °C	−30…+60 °C	−30…+50 °C

Если автомобиль один, а ввод ограничен, эта версия закрывает задачу целиком: кабель встроен, регулировка по нагрузке настроена с завода. Другие домашние станции — в разделе зарядные станции для дома.
