Как работает зарядная станция для электромобиля: устройство и принцип

Снаружи — коробка с кабелем. Внутри — согласованный диалог с автомобилем и несколько слоёв защиты. Разбираем, что происходит между «воткнул» и «поехал».

Fox Energy  ·  9 июля 2026  ·  6 мин чтения

На вид зарядная станция — просто коробка с кабелем. Внутри же происходит аккуратно срежиссированный процесс: станция и автомобиль сначала «договариваются», а потом энергия идёт от сети к батарее по строго заданным правилам. Разберём этот путь по шагам, а заодно посмотрим, из чего станция собрана и что бережёт вас от удара током.

Что происходит при зарядке

Путь энергии проще всего проследить от розетки до аккумулятора.

Из сети приходит переменный ток — тот же, что в обычной проводке. Батарея же хранит только постоянный. Значит, где-то по дороге ток нужно преобразовать. Вопрос лишь в том, где именно это произойдёт: в самом автомобиле или в станции. Отсюда и вырастает всё главное различие между медленной и быстрой зарядкой.

Прежде чем пойдёт ток, станция и машина обмениваются сигналами: какая доступна мощность, готова ли батарея, всё ли исправно. Только когда обе стороны подтвердили готовность, реле замыкается и начинается зарядка. Станция всё это время следит за процессом и в любой момент готова разорвать цепь.

AC-зарядка: работает бортовое устройство автомобиля

При зарядке переменным током (AC) станция сама ток не преобразует. Она подаёт переменный ток на автомобиль, а всю работу по превращению его в постоянный берёт на себя бортовое зарядное устройство — оно встроено в машину с завода.

Отсюда и главное ограничение скорости. Бортовое устройство компактное и рассчитано на скромную мощность, поэтому быстро зарядить машину через него не выйдет, каким бы мощным ни было подключение. Зато сама станция получается простой и недорогой: по сути умный посредник, который следит за безопасностью и правильно подаёт ток.

DC-зарядка: станция берёт преобразование на себя

Быстрая станция идёт другим путём. Преобразователь она держит внутри и выдаёт на автомобиль уже готовый постоянный ток — прямо в батарею, минуя бортовое устройство с его скромным потолком мощности.

Именно поэтому DC-станция заряжает за десятки минут там, где AC потратила бы часы. Плата за скорость — габариты и сложность: мощный преобразователь, серьёзное охлаждение, толстые кабели. Такую станцию не повесишь дома на стену — её место на трассах и заправках.

Из чего состоит станция

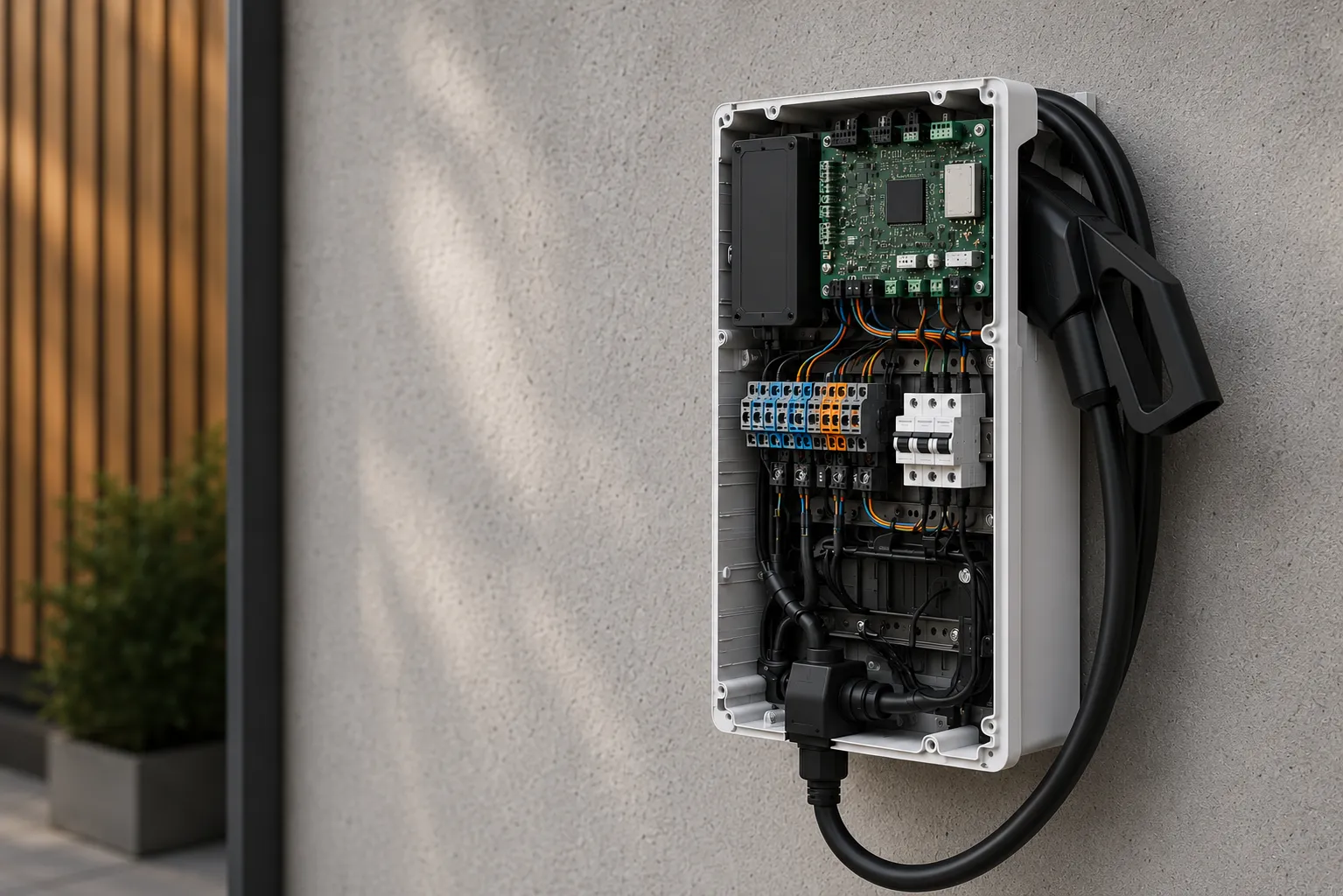

Если снять корпус, внутри обнаружится несколько узлов, каждый со своей задачей.

• Контроллер. Мозг станции. Управляет всем процессом: ведёт диалог с машиной, замыкает и размыкает цепь, следит за мощностью и параметрами.
• Разъём и кабель. То, чем станция физически соединяется с автомобилем. Стандарт разъёма определяет, с какими машинами станция совместима и какой ток может отдавать.
• Защита. Автоматы, устройства защитного отключения, контроль изоляции. Этот узел обесточит станцию раньше, чем что-то успеет случиться с человеком или машиной.
• Связь и дисплей. Экран, индикация, у «умных» станций — модуль связи для учёта энергии, оплаты и удалённого управления.

У DC-станции к этому добавляется тот самый силовой преобразователь — самый крупный и дорогой узел.

Как станция и машина «договариваются»

Между «воткнул разъём» и «пошла зарядка» станция и автомобиль успевают обменяться служебными сигналами. Через контакты разъёма машина сообщает, что подключена и готова, станция отвечает, какую мощность может дать, и обе стороны согласуют режим. Пока «рукопожатие» не состоялось, ток не пойдёт.

Как устроены сами контакты и стандарты разъёмов — тема отдельная, её мы разбираем в статье про разъёмы для зарядки.

Безопасность

Зарядка — это сотни вольт под открытым небом, рядом с человеком и в любую погоду. Поэтому защита в станции продумана в несколько слоёв.

УЗО (устройство защитного отключения) ловит утечку тока. Если ток пошёл «не туда» — например, через повреждённую изоляцию, — УЗО обесточивает станцию за доли секунды, раньше, чем человек почувствует удар.

Контроль изоляции особенно важен для DC. Станция постоянно проверяет, не пробивает ли ток на корпус, и при малейшем подозрении останавливает зарядку.
