Зарядная станция Pandora Aero 120 Tesla + GB/T

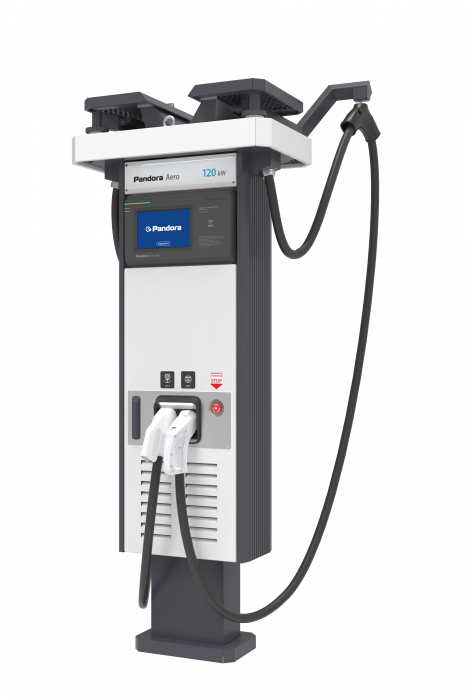

Pandora Aero 120 Tesla + GB/T — напольная станция постоянного тока на 120 кВт с двумя пистолетами: Tesla (US) и GB/T. Заряжает одну машину на 120 кВт или две одновременно: одна до 80 кВт, другая до 40 кВт. Выходное напряжение до 1000 В, ток до 350 А, КПД не ниже 96 %. Кабели по 7 м на подвесах — не лежат на земле. Охлаждение через алюминиевые профили с рециркуляцией воздуха — станция работает тише. Корпус из нержавеющей стали с полимерным покрытием, IP65, работа от −40 до +50 °C, 4G LTE, Ethernet, RFID и OCPP 1.6. Для АЗС, трасс, торговых центров и парковок, где машины заряжаются быстро и часто.
Одна машина на 120 кВт или две — 80 и 40 кВт
Станция делит 120 кВт постоянного тока между двумя пистолетами. Если подключена одна машина, она получает всю мощность. Подъехала вторая — обе заряжаются одновременно, и никто не ждёт в очереди.
| Подключено | Мощность |
|---|---|
| Одна машина | до 120 кВт на любой из пистолетов |
| Две машины | до 80 кВт одной и до 40 кВт другой |
Режимы по прайсу Pandora. Машина берёт не больше, чем принимает её батарея.
Aero 120 есть и с другими парами пистолетов: CCS Combo2 + GB/T, CCS Combo2 + CHAdeMO, Tesla + CHAdeMO.
Совместимость с автомобилями
Пистолет Tesla (US) — для Tesla Model 3, Model Y, Model S и Model X американских версий, у которых разъём Tesla (NACS). Tesla Model 3 и Model Y европейских версий заряжаются через CCS Combo2. Пистолет GB/T — для китайских электромобилей: BYD, Zeekr, Li Auto, Voyah, Changan, Москвич и других моделей для рынка Китая.
Какой разъём у конкретной машины, мы разобрали в статье о разъёмах для зарядки электромобилей.
Сколько заряжается машина
| Мощность | С 20 % до 80 %, батарея 60 кВт·ч |
|---|---|
| 120 кВт | около 18 минут |
| 80 кВт | около 27 минут |
| 40 кВт | около 54 минут |
Расчёт: с 20 % до 80 % в батарею 60 кВт·ч уходит 36 кВт·ч. Потери при преобразовании не учтены. Если машина принимает по DC меньше, зарядка займёт больше времени; после 80 % машина сама снижает мощность.
Подвесы кабелей и тихое охлаждение

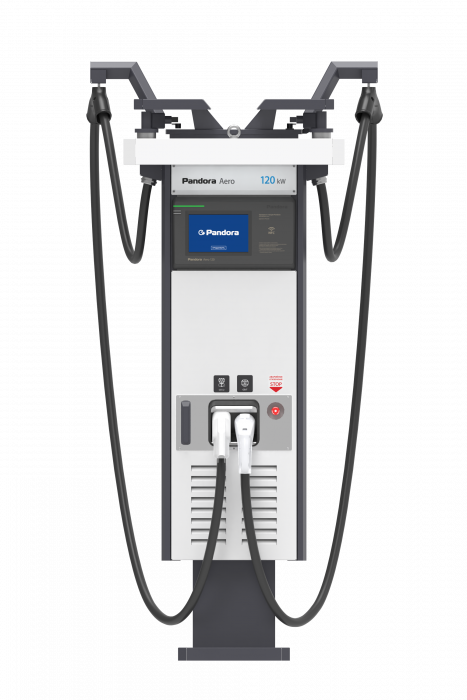

Кабели длиной 7 м висят на подвесах с доводчиком: кабель не лежит на земле, в снегу и грязи, а подключать его к машине легче. Охлаждение устроено через полые алюминиевые профили с рециркуляцией воздуха внутри корпуса — фильтры загрязняются меньше, станция работает тише.
Оплата, связь и учёт
В станции 4G LTE-модем с установленной SIM-картой и порт Ethernet. По OCPP 1.6 она подключается к оператору зарядной сети, доступ — по RFID-карте; встроенная система оплаты и мобильное приложение — опции. Зарядку можно ограничить по времени, по количеству энергии или вести до полной батареи; есть ЭКО-режим и отложенный старт. Встроенный счётчик постоянного тока считает отданную энергию, внешний счётчик для балансировки нагрузки подключается по RS485 — опция.
Aero 120 или Aero 160
Корпус, подвесы кабелей, связь и защита у станций одинаковые. Разница — в мощности и в том, как она делится. Aero 120 даёт двум машинам 80 и 40 кВт, Aero 160 — по 80 кВт каждой, а одной машине до 160 кВт. Aero 160 дороже на 335 000 ₽: она нужна там, где обе машины у станции должны заряжаться быстро. На сайте Aero 160 — с пистолетами CCS Combo2 и GB/T, другие пары Pandora собирает под заказ.
Защита
Станция непрерывно контролирует сопротивление изоляции (PoMiMo), защищает от импульсных перенапряжений (УЗИП), токов утечки (УЗО и дифавтомат), перегрева — по внутреннему датчику температуры и влажности, — пропадания фазы, повышенного и пониженного напряжения и тока, короткого замыкания. После завершения сессии коннектор обесточивается. На корпусе — кнопка аварийной остановки.
Кому подходит
Подходит, если
- вы ставите коммерческую зарядку: АЗС, придорожный комплекс, транспортный узел, торговый или фитнес-центр, парковка офиса;
- к станции подъезжают машины с Tesla (US) и GB/T и нужно заряжать две одновременно;
- машины стоят у станции недолго и должны уехать заряженными — на 80–120 кВт батарея набирает с 20 до 80 % примерно за 20–30 минут;
- станция стоит на улице: корпус IP65, работа от −40 до +50 °C, кабели на подвесах не лежат в снегу и грязи;
- нужен приём оплаты: 4G LTE или Ethernet и OCPP 1.6 для подключения к оператору.
Не подходит, если
- обе машины должны заряжаться на полной скорости — нужна Aero 160: по 80 кВт каждой (на сайте — с CCS Combo2 и GB/T, другие пары пистолетов под заказ);
- к станции приезжают европейские машины с CCS Combo2 — нужна версия Aero 120 CCS Combo2 + GB/T;
- нужна ещё и розетка Type 2 для третьей машины — это Aero 120/22, её карточка пока не опубликована, подскажем по телефону.
Требования к подключению
Станция подключается к трёхфазной сети 400 В ± 10 % отдельной линией по схеме 3P+N+PE, система заземления TN-S, TN-C-S или TT. Ориентир по мощности — около 125 кВт: 120 кВт на выходе при КПД 96 %. На объекте с меньшим лимитом станцию придётся согласовывать с сетевой организацией.
Установка напольная, на открытой площадке; производитель рекомендует навес или козырёк. Масса станции до 200 кг. Для крепления к фундаменту есть закладная — её ставят при заливке основания.
Технические характеристики
| Тип зарядки | постоянный ток (DC), Mode 4 |
| Выходная мощность | 120 кВт |
| Одновременная зарядка | DC + DC: 80 + 40 кВт |
| Пистолеты | Tesla (US) и GB/T, кабели по 7 м на подвесах |
| Выходной ток | до 350 А |
| Выходное напряжение | до 1000 В |
| Точность выходного тока | ≤ 0,1 % |
| Эффективность | ≥ 96 % |
| Коэффициент мощности | ≥ 0,99 |
| Подключение | 400 В ± 10 %, 3P+N+PE, 50 Гц; TN-S, TN-C-S, TT |
| Потребление в дежурном режиме | ≤ 0,05 кВт |
| Охлаждение | рециркуляция воздуха через алюминиевые профили, пониженный шум |
| Габариты (В × Ш × Г) | 2361 × 1182 × 874 мм без кабелей |
| Масса | не более 200 кг |
| Степень защиты | IP65 |
| Дисплей | LCD 10,1″, светодиодная индикация |
| Корпус | антивандальный, нержавеющая сталь с полимерным покрытием, скрытый крепёж |
| Установка | напольная |
| Рабочая температура | от −40 до +50 °C |
| Связь | 4G LTE-модем с SIM-картой, Ethernet, OCPP 1.6 |
| Доступ | RFID-карта; мобильное приложение — опция |
| Учёт энергии | встроенный счётчик постоянного тока |
| Контроль изоляции | PoMiMo |
| Защита | УЗИП, УЗО и дифавтомат, перегрев, пропадание фазы, повышенное и пониженное напряжение и ток, короткое замыкание |
| Безопасность | кнопка аварийной остановки, обесточивание коннектора после сессии |
| Гарантия | 3 года |
Частые вопросы
Какие машины можно заряжать?
С разъёмами Tesla (US) и GB/T: у станции два пистолета этих стандартов. Tesla американских версий — через Tesla (US), китайские — через GB/T.
Сколько машин можно заряжать одновременно?
Две: одна получает до 80 кВт, другая до 40 кВт. Если подключена одна машина, она получает до 120 кВт.
Подойдёт ли станция для европейской Tesla?
Европейские Tesla Model 3 и Model Y заряжаются по постоянному току через CCS Combo2 — для них нужна версия Aero 120 с пистолетом CCS Combo2. Пистолет Tesla (US) подходит Tesla американских версий.
Можно ли принимать оплату за зарядку?
Да. Станция выходит в интернет через встроенный 4G LTE-модем или Ethernet и подключается к оператору зарядной сети по OCPP 1.6; доступ — по RFID-карте. Встроенная система оплаты — опция.
Можно ли поставить станцию на улице?
Да, станция рассчитана на открытые площадки: корпус IP65, работа от −40 до +50 °C. Производитель рекомендует навес или козырёк.
Какая мощность нужна на объекте?
Ориентир — около 125 кВт по трёхфазной сети 400 В: 120 кВт на выходе при КПД 96 %. Точные номиналы автоматов и сечение кабеля подбирает проектировщик.
Бренд | Pandora |
Тип станции | Стационарная |
Мощность, кВт | 120 |
Разъемы | GB/T, TESLA |
Длина кабеля, м | 7 |
Тип тока | Постоянный |
Количество точек зарядки | 2 |
Степень защиты IP | IP65 |
Система контроля доступа | RFID |
Коннектор | Кабель |
Количество фаз | 3 |
Режим зарядки | Mode 4 |
Выходной ток, А | 350 |
Тип монтажа | Напольный |
Дисплей | 10.1" сенсорный LCD дисплей |
Рабочая температура | от -40 до 50 °C |
Материал | Сталь |
Вес | 200 кг |
Производитель | Pandora |
Интерфейс связи | Lte, Ethernet (RJ45), 4G |
Потребляемый ток, А | 125 |
Протокол связи | OCPP 1.6 |
Цвет | белый |
Встроенное УЗО | Да |
Выходное напряжение, В | 0-1000 |
Габариты - ВхШхГ | 2361 х 1182 х 874 мм |
