Уличные зарядные станции для электромобилей: чем отличаются и как выбрать
Классы защиты IP и IK, работа на морозе, OCPP и оплата — полный разбор того, что отличает уличную станцию и как подобрать её под конкретный объект.

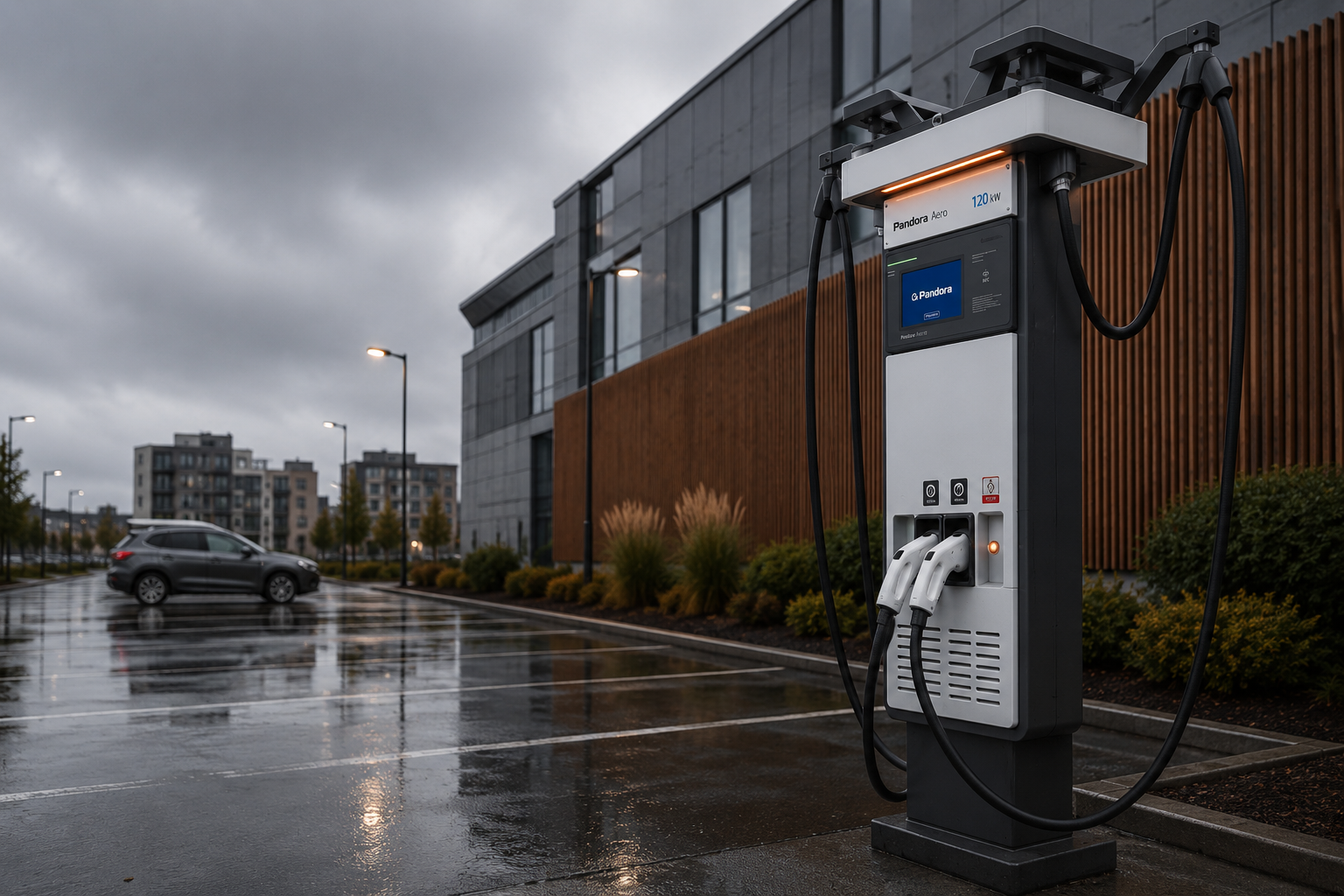

Уличная зарядная станция отличается от домашней тремя параметрами: герметичностью корпуса класса IP54–IP66, ударопрочностью IK08–IK10 и расширенным диапазоном рабочих температур. Под навесом достаточно IP54, на открытой площадке нужен IP56 и выше. В общественных местах станция дополнительно поддерживает протокол OCPP для удалённого управления, учёта энергии и приёма оплаты.
Ниже — что означают эти обозначения, как подобрать станцию под парковку, двор ЖК, торговый центр или АЗС, и какие требования предъявляются к монтажу на улице.
Чем уличная зарядная станция отличается от домашней
Снаружи домашняя и уличная станции могут выглядеть одинаково: тот же разъём Type 2, та же мощность 22 кВт. Различие в том, что защищает электронику от внешней среды.
| Параметр | Домашняя станция | Уличная станция |
|---|---|---|
| Класс защиты корпуса | IP54 | IP54 под навесом, IP56–IP66 на открытом воздухе |
| Ударопрочность | не нормируется | IK08–IK10 |
| Диапазон температур | −20…+50 °C | −30…+50 °C и шире |
| Материал корпуса | пластик | металл или армированный композит |
| Защита разъёма | опционально | замок фиксации, шторка, антивандальный лючок |
| Управление и учёт | приложение по Bluetooth | OCPP, удалённый мониторинг, биллинг |
Защита корпуса от пыли и влаги
Домашней станции хватает крыши над головой: она стоит в гараже или подземном паркинге, где нет ни дождя, ни ветра с пылью. Уличная работает под открытым небом, поэтому её корпус герметизирован по всему периметру — уплотнители на стыках, влагозащищённый ввод кабеля, дренажные каналы для конденсата. Степень этой герметичности описывает класс IP.
Антивандальная защита и класс IK
Станция в общественном месте доступна любому прохожему. Ударопрочность корпуса измеряется в джоулях и обозначается кодом IK по ГОСТ Р МЭК 62262-2015.
- IK07 — удар 2 джоуля. Минимум для помещений.
- IK08 — удар 5 джоулей. Разумный уровень для двора ЖК и охраняемой парковки.
- IK10 — удар 20 джоулей. Это удар молотком массой 5 кг с высоты 40 см. Требуется на неохраняемых площадках, у АЗС и в местах с высокой проходимостью.
Помимо класса IK на антивандальность работают металлический корпус вместо пластикового, замок фиксации разъёма в розетке, армированный кабель в стальной оплётке и закрывающийся лючок над разъёмом.
Диапазон рабочих температур
Уличная станция обязана запускаться в мороз и не уходить в защиту от перегрева летом. Нижняя граница у оборудования для российского климата — от −30 °C, у станций для северных регионов — до −40 °C. Верхняя обычно +50…+60 °C, причём под прямым солнцем корпус нагревается сильнее воздуха, поэтому у станций на открытой площадке важна вентиляция или пассивное охлаждение.
Отдельно проверяйте температуру не только корпуса, но и дисплея: жидкокристаллические экраны часто имеют более узкий диапазон, чем сама электроника, и первыми отказывают в мороз.
Что означают IP54 и IP56 на корпусе зарядной станции
IP — международная маркировка степени защиты оболочки по ГОСТ 14254-2015 (соответствует IEC 60529). После букв идут две цифры, каждая описывает свой тип воздействия.
Первая цифра — защита от твёрдых частиц и пыли, шкала от 0 до 6:
| Цифра | Что означает |
|---|---|
| 4 | Защита от предметов крупнее 1 мм |
| 5 | Пылезащищённое исполнение: пыль проникает в ограниченном количестве, не нарушая работу |
| 6 | Пыленепроницаемое исполнение: пыль не проникает вообще |
Вторая цифра — защита от воды, шкала от 0 до 9:
| Цифра | Что означает |
|---|---|
| 4 | Защита от брызг с любого направления |
| 5 | Защита от струй воды под низким давлением |
| 6 | Защита от сильных струй воды под напором |
| 7 | Защита при кратковременном погружении |
Отсюда читается любая маркировка. IP54 — пылезащищённый корпус со стойкостью к брызгам, разумный минимум для установки под навесом. IP56 — та же пылезащита плюс стойкость к струям воды под напором, вариант для открытой площадки, которую поливает косым дождём и моют из шланга. IP65 — пыленепроницаемый корпус, но защита от воды слабее, чем у IP56.
Какой класс IP выбрать под конкретную площадку
| Условия установки | Минимальный класс IP |
|---|---|
| Закрытый паркинг, гараж | IP54 |
| Открытая парковка под навесом | IP54 |
| Открытая площадка без навеса | IP56 |
| АЗС, мойка, зона с напорной уборкой | IP66 |
| Прибрежная зона, высокая влажность | IP66 плюс антикоррозийное покрытие |
Какая станция нужна для парковки, ЖК, торгового центра и АЗС
Уличное исполнение требуется везде, где автомобиль заряжается вне закрытого помещения. Требования при этом отличаются в зависимости от объекта.
| Объект | Тип и мощность | IP | IK | Учёт и оплата |
|---|---|---|---|---|
| Двор ЖК | AC 7,4–22 кВт | IP54–IP56 | IK08 | RFID жильцов, учёт по квартирам |
| Офисная парковка | AC 11–22 кВт | IP54–IP56 | IK08 | OCPP, учёт по сотрудникам |
| Торговый центр | AC 22 кВт, DC 30–60 кВт | IP56 | IK10 | OCPP, оплата картой или QR |
| АЗС и трасса | DC 60–160 кВт и выше | IP56–IP66 | IK10 | OCPP, полноценный биллинг |
Двор жилого комплекса. Станция работает годами под открытым небом при минимальном обслуживании, поэтому надёжность здесь важнее функциональности. Обычно достаточно AC-станции на 22 кВт: автомобиль стоит всю ночь, спешить некуда. Ключевой вопрос — не техника, а учёт энергии и согласование с управляющей компанией.
Офисная и торговая парковка. Зарядка удерживает посетителя на объекте: пока автомобиль заряжается, человек ходит по магазинам. Для торгового центра со средним чеком и временем визита 1,5–2 часа осмысленны быстрые DC-станции на 30–60 кВт — за визит машина получает заметный запас хода.
АЗС и придорожные объекты. Здесь нужна максимальная скорость: водитель в пути не готов ждать больше 20–30 минут. Это DC-станции от 60 кВт, часто с двумя разъёмами, полной защитой от погоды и потока машин.
Оборудование для общественных мест подбирают с запасом по защите и обязательно с учётом энергии — подробнее в разделах зарядные станции для общественных мест и зарядные станции для бизнеса.
Что такое OCPP и зачем он уличной станции
OCPP (Open Charge Point Protocol) — открытый протокол связи между зарядной станцией и системой управления, разработанный организацией Open Charge Alliance. Через него станция передаёт данные о сессиях зарядки и получает команды от оператора.
Актуальные версии — OCPP 1.6J (наиболее распространённая, работает поверх WebSocket с JSON) и OCPP 2.0.1 (добавлены улучшенная диагностика, управление мощностью и поддержка Plug & Charge по стандарту ISO 15118).
Что даёт протокол на практике:
- Удалённый мониторинг. Оператор видит статус каждой станции: свободна, занята, неисправна. Проблему замечают до того, как о ней сообщит раздражённый водитель.
- Тарификация. Тарифы меняются централизованно, без выезда к станции. Можно задать разную цену днём и ночью, для жильцов и гостей.
- Учёт энергии. Данные каждой сессии — кВт·ч, длительность, идентификатор пользователя — уходят в биллинг автоматически.
- Балансировка мощности. Если на объекте несколько станций, система распределяет доступную мощность между ними и не перегружает ввод.
- Обновление прошивки. Без физического доступа к оборудованию.
Главное преимущество открытого протокола — независимость от вендора. Станции разных производителей с поддержкой OCPP работают в одной системе управления, и оператор не привязан к экосистеме одного бренда.
Для двора ЖК управляющий слой может быть проще: часто хватает авторизации по RFID-картам жильцов и выгрузки показаний счётчика. Для коммерческой площадки OCPP обязателен.
Как организовать оплату зарядки в общественном месте
Раздавать ток бесплатно на парковке торгового центра или АЗС смысла нет — оборудование должно окупаться. Способы приёма оплаты:
- Мобильное приложение оператора. Водитель сканирует QR-код на станции, запускает сессию, деньги списываются с привязанной карты. Самый распространённый сценарий в России.
- QR-код без приложения. Оплата через страницу в браузере или систему быстрых платежей. Ниже порог входа: не нужно ничего устанавливать.
- RFID-карта. Удобно для корпоративного автопарка и жильцов ЖК, где круг пользователей известен заранее.
- Терминал эквайринга на станции. Приём банковских карт напрямую. Дороже в оборудовании и обслуживании, но нужен там, где случайный водитель не должен ничего устанавливать — прежде всего на трассе.
Тарифицировать можно по киловатт-часам, по времени сессии или комбинированно — с платой за простой после окончания заряда, чтобы место не занимали уже заряженные автомобили.
Требования к монтажу уличной зарядной станции
Уличный монтаж сложнее домашнего и в большинстве случаев требует проекта. Основные требования:
Основание. Для стойки — бетонный фундамент ниже глубины промерзания грунта с закладными элементами и гильзами для кабеля. Для настенного монтажа — несущая стена и анкерное крепление с расчётом на массу станции.
Электропитание. Отдельная линия от вводного щита. Подключение в существующую розеточную группу недопустимо. Сечение кабеля рассчитывается по мощности и длине трассы: для 22 кВт при трёхфазном подключении это обычно 5×6 мм² и вводной автомат на 40 А, точные параметры определяет проект.
Заземление. Система TN-S или TN-C-S по ПУЭ, контур заземления с сопротивлением в пределах нормы. Для станций в системе TT требуется отдельное устройство защитного отключения.
Защита от утечек. УЗО типа A в связке со встроенным модулем защиты от постоянного тока 6 мА, либо УЗО типа B, если такого модуля в станции нет. Это принципиальный вопрос: зарядная сессия создаёт составляющую постоянного тока, на которую обычное УЗО не реагирует.
Ввод кабеля. Влагозащищённый гермоввод снизу корпуса, петля на кабеле для стока конденсата.
Расположение. Станция размещается так, чтобы кабель доставал до разъёма автомобиля при штатной парковке и не лежал на проезде. Учитывается радиус разворота, расстояние до бордюра, требования к габаритам машино-места и защита от наезда — отбойник или столбик.
Сколько стоит уличная зарядная станция
Стоимость складывается из трёх частей, и оборудование в ней часто не главная.
Само оборудование. AC-станции на 22 кВт стоят заметно дешевле DC-станций: разница между медленной и быстрой зарядкой измеряется не процентами, а разами. Внутри каждой категории цену определяют мощность, класс защиты, наличие OCPP и количество разъёмов.
Монтаж и электрика. Прокладка линии, фундамент, щитовое оборудование, заземление. На объектах, где до точки установки далеко от щита, эта статья может превысить стоимость самой станции.
Подключение мощности. Если выделенной мощности на объекте не хватает, потребуется увеличение по договору с сетевой организацией. Это самая непредсказуемая статья: сроки измеряются месяцами, стоимость зависит от региона и загрузки сети.
Считать окупаемость имеет смысл после того, как известны все три цифры. Для коммерческого объекта в расчёт входит не только выручка с зарядки, но и косвенный эффект: удержание клиента на объекте и привлечение аудитории владельцев электромобилей.
Частые вопросы
Чем уличная зарядная станция отличается от домашней?
Тремя параметрами: классом защиты корпуса IP54–IP66 против IP54 у домашней, ударопрочностью IK08–IK10 и расширенным диапазоном рабочих температур от −30 °C. Уличные станции для общественных мест дополнительно поддерживают OCPP для учёта энергии и приёма оплаты.
Что означает IP54 у зарядной станции?
IP54 означает пылезащищённый корпус со стойкостью к брызгам воды с любого направления. Цифра 5 — пыль проникает в ограниченном количестве и не нарушает работу, цифра 4 — защита от брызг. Такой станции достаточно навеса, для открытой площадки нужен IP56.
Можно ли ставить станцию с IP54 на открытом воздухе?
Только под навесом. IP54 не рассчитан на прямые струи воды под напором: косой дождь и мойка из шланга находятся за пределами этого класса. Для площадки без навеса минимальный класс — IP56.
Что лучше: IP56 или IP65?
Зависит от условий. У IP65 выше защита от пыли, у IP56 — от воды. Для открытой площадки, которую заливает дождём и моют напором, лучше IP56. Для запылённой территории — IP65. Универсальный вариант для тяжёлых условий — IP66.
При какой температуре работает уличная зарядная станция?
Оборудование для российского климата рассчитано на диапазон от −30 до +50 °C, модели для северных регионов — от −40 °C. Отдельно уточняйте температурный диапазон дисплея: он часто уже, чем у самой электроники, и первым отказывает в мороз.
Зачем уличной станции протокол OCPP?
OCPP связывает станцию с системой управления: оператор удалённо видит статус каждой станции, меняет тарифы, собирает данные о сессиях для биллинга и распределяет мощность между несколькими станциями. Протокол открытый, поэтому оборудование разных производителей работает в одной системе.
Нужно ли отдельное УЗО для зарядной станции?
Да. Требуется УЗО типа B либо УЗО типа A в связке со встроенным в станцию модулем защиты от постоянного тока 6 мА. Обычное УЗО типа AC не реагирует на составляющую постоянного тока, возникающую при зарядке, и в этой схеме недопустимо.
Какая мощность нужна для зарядной станции во дворе ЖК?
Для AC-станции на 22 кВт нужна трёхфазная линия 380 В с вводным автоматом на 40 А. Если станций несколько, суммарная мощность распределяется системой балансировки, и увеличивать ввод на полную сумму не требуется.
Итог
Уличную станцию определяет защита: класс IP54–IP66 под конкретную среду, ударопрочность IK08–IK10 и температурный диапазон от −30 °C. Для общественных мест обязателен управляющий слой — OCPP, учёт энергии и оплата. Класс IP выбирают не «чем выше, тем лучше», а под угрозу: на воду смотрит вторая цифра, на пыль — первая. И главное — на уличном объекте монтаж и подключение мощности часто дороже самой станции, поэтому бюджет считают целиком.
Смотрите разделы для общественных мест и для бизнеса. Как проходит монтаж — в статье об установке зарядных станций.
